本文概述：CAD公差标注是机械设计和制造过程中至关重要的一部分，它有助于确保零件或产品的各个方面符合设计要求，以保证其功能和性能。了解并正确使用公差标注方法，对于提高设计精度与可靠性具有重要意义。

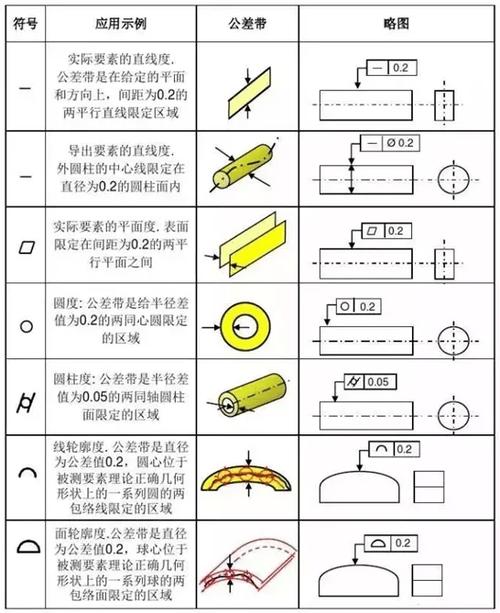

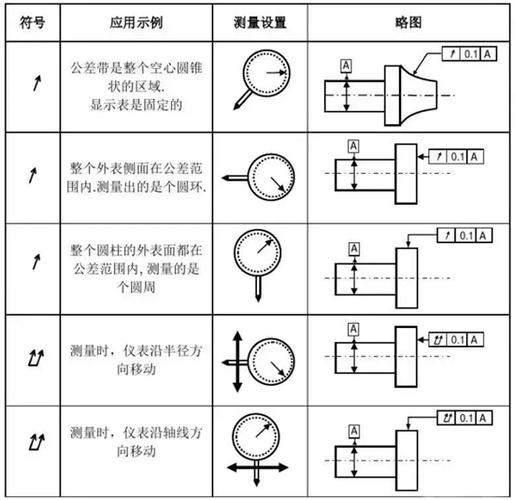

在现代制造业中，**CAD公差**标注广泛用于定义产品零件的尺寸偏差范围。在生产过程中，任何实际生产出来的零件都不可能完全符合理想尺寸，这就需要一个允许的误差范围，这个误差范围即为公差。合理的公差标注能够保证零件具有互换性，并能有效降低生产成本。首先，我们需要理解公差的基本概念。公差通常由两个部分组成：**上偏差**和**下偏差**。它们分别表示允许最大和最小的尺寸偏差。例如，一个孔的公称直径为30mm，公差为+0.1/-0.05mm，那么该孔的实际直径可以在29.95mm到30.1mm之间。这种形式的标注既能满足设计要求，又给制造商留出了适当的加工空间。在**CAD软件**中，公差标注是通过特定工具来实现的。在创建二维图纸时，用户可以选择插入尺寸标注，然后通过属性编辑器输入所需的公差值。通常，CAD软件会自动调整尺寸线以展示所设置的公差范围，从而帮助设计师更直观地查看和验证设计理想与实际尺寸的可行性。接下来，了解不同类型的**公差标注**是必不可少的。常用的公差标注类型包括尺寸公差、形位公差以及表面粗糙度等。### 尺寸公差**尺寸公差**是最基本的公差类型，主要用于控制零件的具体尺寸范围。根据国际标准ISO的定义，尺寸公差分为极限偏差、公差等级和配合制度三部分。设计者需要根据产品功能需求和材料加工能力，选择适当的公差等级和配合制度，以平衡生产成本与产品质量。### 形位公差除了尺寸公差外，**形位公差**也非常重要。形位公差用于控制零件的几何形状，包括形状（如平面度、圆度），方向（如平行度、垂直度）和位置（如同心度、对称度）等要求。这类公差尤为关键，因为它们直接影响零部件的装配及设备的整体运行性能。### 表面粗糙度表面粗糙度也是公差标注的一个重要方面。**表面粗糙度**标识了零件表面的光滑程度，由此影响到摩擦系数、密封性和耐磨性等特性。在CAD图纸中，通过表面粗糙度符号和具体数值描述，用以指导加工工艺。了解这些基础知识后，在进行CAD公差标注时，还需考虑一些实用技巧。首先，应该尽量减少过于严格的公差要求。不必要的严苛公差不仅增加了生产难度，导致成本上升，也可能引发加工中的误解和错误。因此，清楚了解产品的关键功能和性能指标，合理设定公差范围显得尤为重要。其次，对不同的工序选择合适的公差基准。可以根据现有工艺路线，确定哪些工序对最终产品的尺寸和形位有决定性影响，把主要公差集中在这些步骤上，其他步骤可以适当放宽要求。最后，善于利用CAD软件的自动化功能，提高效率。在许多先进的CAD软件中，都提供了智能公差标注工具，可以在指定区域内自动应用之前设定好的公差规则。这不仅减少了人为错误，还加快了设计流程。总之，CAD公差标注虽看似简单，但却蕴含着丰富的专业知识和技巧。掌握这一技能，不仅可以提高设计质量和效率，也能确保产品在实际应用中的性能和可靠性。随着技术的发展，公差标注将越来越依赖于CAD技术，因此不断学习和更新相关知识，对设计工程师来说至关重要。
