在建筑设计与工程绘图中，CAD图层是用于组织和管理复杂图纸的重要工具。然而，在实际应用中，CAD图层未协调的问题常常导致图纸混乱，影响工作效率和准确性。本文将讨论解决CAD图层未协调问题的方法，以确保图纸的清晰性和设计过程的顺畅。

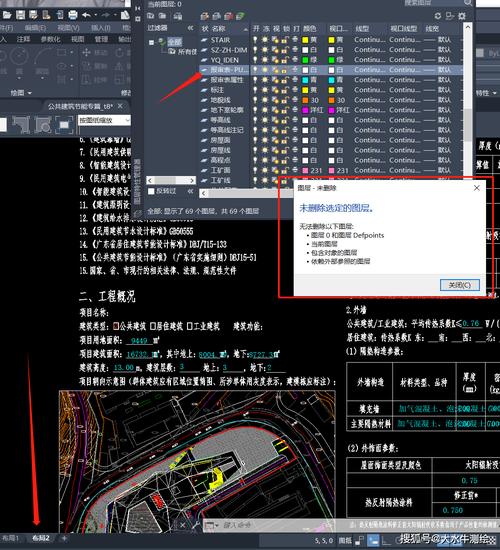

首先，需要理解什么是**CAD图层未协调**。简而言之，这指的是在CAD文件中不同图层间缺乏统一性和一致性。这种情况可能发生在图层命名不规范、不合理的颜色和线型分配、或者是不当的图层锁定设置等方面。这不仅影响到视觉效果，还会对后续的打印和其他软件的协同工作产生负面影响。因此，解决这一问题可以显著提高工作效率。为了避免**图层命名不规范**的问题，我们需要采用一致且易于识别的命名规则。例如，可以使用项目名称、楼层编号、构件类型等作为图层的基本命名原则。这能够帮助团队成员快速找到所需的信息，并减少查找错误。此外，许多公司还建立了标准化的图层命名库，供所有使用者遵循，以确保图层之间的一致性。另一个关键是正确设置图层的**颜色和线型**。图层颜色选择应符合企业标准和个人习惯，同时也要考虑打印出图的效果。通常来说，深色用于表示重要元素，而浅色则用于次要信息。同时，线型的选择应该与图形内容相匹配，比如墙体可以用粗实线表示，而中心线可能用虚线。这样做不仅能保证图纸的**美观和专业性**，还能使信息层次更加清晰。在处理**图层锁定和解锁**时，务必审核哪些图层需要锁定，以防止误操作或修改。例如，某些完成的设计图层或背景参照通常需要被锁定以保护其完整性。而正在编辑或需要进一步工作的图层应保持解锁状态，以便于随时进行调整。实施这些措施能够有效地降低人为错误带来的影响。同时，务必要重视图层的**可见性设置**。在工程绘图中，不同阶段和目的的图纸可能要求显示不同的图层。例如，施工图只需要展示结构层，而概念设计图则可能包含更多装饰性元素。通过合理设置图层的显示状态，能够为各阶段的工作提供最相关的信息，提高工作效率。此外，利用CAD中的图层过滤功能可以帮助管理和查询特定图层。设定适当的**过滤条件**，如按图层名、颜色或者线型进行过滤，使得用户能够迅速定位到需要查看的图层，节省时间并降低操作复杂性。还有一点容易被忽略但十分重要的是，定期进行CAD图层的**整理和归档**。随着项目的进展，图层数量可能会不断增加，这会加大管理的难度。为了保证系统的整洁和高效，应定期对图层进行合并或删除无用的图层，确保每个图层都是必要且有用的。CAD软件厂商通常提供了一些自动化工具来帮助管理图层。如AutoCAD的图层管理器，通过它可以批量更改图层属性、创建图层组等。这些功能对于大规模图纸的图层管理非常有益，可以极大地简化操作步骤，使得**图层管理**过程更加流畅。最后，与团队共享**图层标准文档**，确保所有参与者对图层使用方法有统一的认识和理解。这不仅包括如何选择图层的名称和颜色，还涉及到如何在项目中进行图层管理的具体步骤。通过制定详细的操作指南，可以让每位成员在绘图过程中拥有清晰的指导原则，从而避免由于个人习惯造成的不统一。综上所述，解决CAD图层未协调的问题是一个多方面的任务，涉及到命名规范、颜色和线型设置、图层锁定策略、可见性管理、以及定期整理和优化等多个环节。通过实施一系列的优化措施，能够显著提升整个项目的绘图质量和工作效率，为项目成功奠定坚实基础。
