本文概述：本文详细探讨了在CAD制图过程中如何绘制标准图框的方法及其重要性，介绍操作步骤和注意事项，以帮助用户提高制图效率和质量。

在CAD制图软件中，正确绘制标准图框对于工程设计和建筑制图至关重要。

标准图框

不仅为图纸提供了结构化的模板，还确保设计信息准确传达给各相关方。图框通常包含项目名称、制图日期、设计者姓名、比例以及其他关键参数，这些信息对于任何专业制图都是不可或缺的。首先，我们需要了解

图幅大小

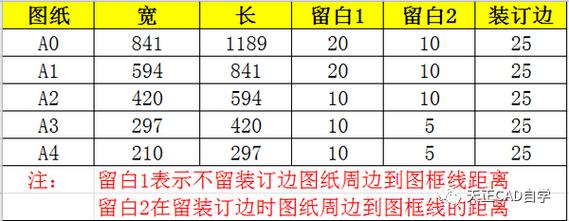

。根据国际标准和行业惯例，常用的图幅有A0、A1、A2、A3和A4等。在选择合适的图幅时，考虑到项目规模和细节复杂程度是必要的。一般来说，大型建筑物或复杂机械零件采用较大图幅，而简单组件可以使用较小的图幅，以便更好地呈现细节。接下来开始绘制图框。启动CAD软件，打开一个新的工作空间，根据所需的图幅大小定义工作区域。通过精确的尺寸设置来定义边界。在CAD中，这一步可以通过输入具体的边长数值实现。在绘制矩形边界时，尽量使用屏幕左下角作为起点，这样可以保持整个图纸的对称性并方便后续编辑。完成基本边界后，添加

标题栏

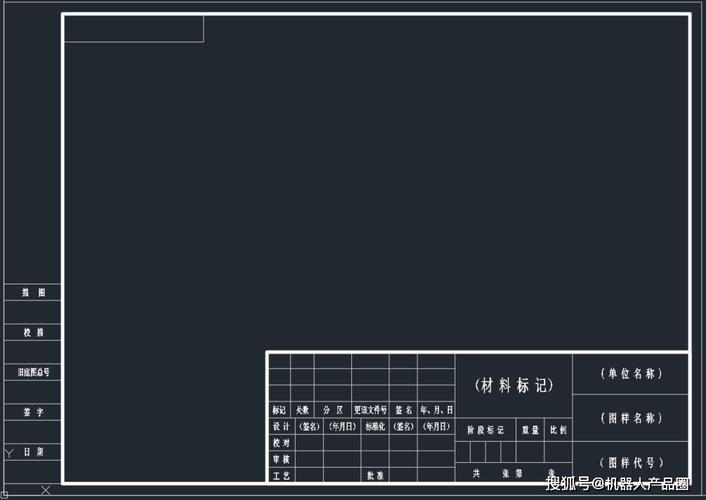

。标题栏通常位于图纸的底部或右侧，是展示项目信息的区域。利用线条工具绘制多个分隔线，将标题栏划分为不同的部分，例如项目名称、日期、比例、设计者等字段。确保这些字段的字体大小和位置适当，使阅读信息变得轻而易举。此外，为保证图纸的一致性，

设定比例

十分关键。在标题栏中标明图纸比例，并且在实际制图操作中严格遵循该比例设定。这不仅帮助看图者理解现实规模，也避免了因比例失误导致的设计缺陷。可选择预设的比例，如1:10、1:100等，根据设计需求进行调整。然后，我们要放置必要的标识和符号，比如公司logo、版权信息等。这些元素虽然不直接影响技术内容，但能够提升图纸的专业性与完整性。在CAD中，可以通过插入图片或者外部文件来实现这一功能。为了不干扰主要制图内容，应该谨慎选择其大小和位置。在绘制标准图框的过程中，合理运用

图层管理

可以让工作更加高效。通过设置不同图层将图框、标题栏、标识等要素分别绘制，不同的信息可以在单个图纸上清晰表达。这种方法不仅帮助设计者随时修改各种信息也便于其他用户理解图纸内容。最后，记得对完成的图框进行审查。检查所有文本和线条的对齐情况，确保内容无错漏并符合行业标准。使用打印预览功能查看图纸效果，如果发现问题及时修正。在确保所有元素都已经正确设置后保存文档，最好以通用格式如DWG进行保存，以便其他人员读取和编辑。总之，绘制标准图框不仅需要技术上的熟练，还要求设计者具备严谨的态度和细致的观察力。通过遵循上述步骤和技巧，你可以创建出符合专业标准的完美图框，从而显著提高CAD制图的效率和质量。无论你是新手还是经验丰富的制图师，这些方法都能为你的制图工作带来显著改善。
