本文概述：在计算机辅助设计（CAD）软件中，标注指令是关键工具之一，它帮助设计师准确地展示和传达图纸中的尺寸、角度及其他重要信息。使用这些指令可以确保设计图纸的清晰性和专业性，为制造和施工提供可靠的参考依据。

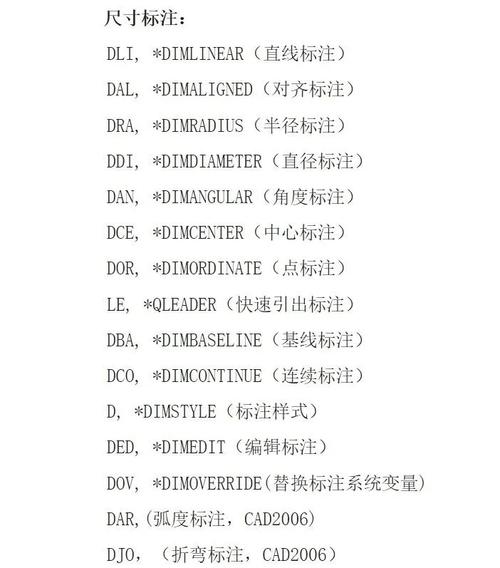

在CAD设计过程中，**标注指令**扮演了至关重要的角色，通过其功能，设计者能够在图纸上添加精确的尺寸信息。这不仅有助于提高设计的可理解性，还能为后续的生产和检测提供指导。在实际操作中，掌握各种标注指令的用法，可以极大提升工作效率和图纸准确性。首先，我们来了解基本的**线性标注**。这是最常用的标注形式之一，用于标记两点间的直线距离。在进行线性标注时，需要选择两点，一般分别为起点和终点，然后系统会自动生成一条标注线，并在中间位置显示长度值。为了更好的视觉效果，用户可以调整标注线的位置、文字的大小以及字体。接下来是**对齐标注**。这种标注方式与线性标注类似，但它用于不平行于坐标轴的任意两点之间的距离测量。通过选择待测量的两点，软件会以这两点的连线为方向进行标注。这种标注方式在绘制斜面或不同方位的零件时尤为实用，有助于直观地反映实际尺寸。另一个重要的标注类型是**角度标注**。这种标注用于测量和表示两个线段或弧之间的夹角。在CAD软件中，这项操作通常通过选择两条相交的线或圆弧实现，系统会自动计算出角度，并以弧形线段加注在图中。有时，为了避免图纸上的杂乱，角度标注的位置和文字也可以根据需要进行调整。还有一种常见的标注是**半径和直径标注**，主要用于圆形和弧形对象。对于完全封闭的圆，直径标注更为便捷，只需选中圆即可自动标出。然而，对于未封闭的弧形，通常采用半径标注，这需要选择弧线本身，然后软件会自动生成从弧心到边缘的标注线和对应的半径值。**引线标注**也是一种常被使用的标注方法，尤其是在需要说明或注释某个特定区域时。引线标注通常包含一个箭头指向目标，同时附带文本说明。此标注类型非常灵活，可以将文本置于适合阅读的任何位置，便于在图纸中添加注释、材料说明等附加信息。为了维护图纸的一致性和美观，CAD软件通常提供了一系列样式和设置，用于统一标注的外观。这包括字体类型、字符大小、颜色、线宽和标注线的延伸程度等。通过配置这些参数，用户可以根据企业标准或项目需求制定符合要求的标注样式，从而确保每张图纸的风格一致。在实际应用中，了解如何编辑和管理标注也是十分重要的。当图纸修改后，某些标注可能已经失效或需要更新。此时，用户必须熟练地使用**标注编辑工具**，调整标注的位置、内容甚至删除不再必要的标注。此外，在复杂的工程图中，时常需要通过图层管理来控制标注的显示或隐藏，以便专注于当前工作阶段的设计元素。通过以上介绍，我们了解到标注指令的重要性以及如何在CAD环境中有效地利用这些工具。无论是产品设计、建筑施工还是工程规划，正确使用和管理标注都对确保设计的成功影响深远。因此，不断学习和实践这些技巧，是成为一名优秀CAD设计师的必由之路。
