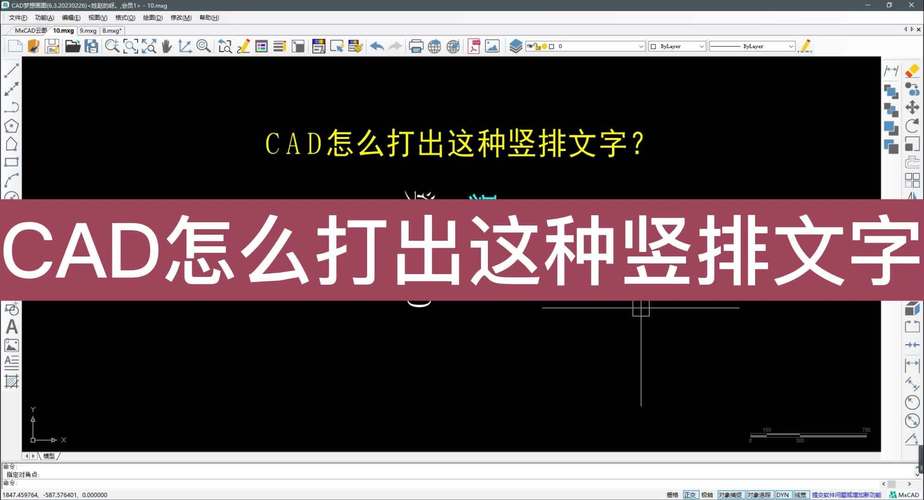

本文概述：在计算机辅助设计（CAD）软件中，将横向文字转换为竖排格式是一个常见的需求，尤其是在处理建筑图纸和工程制图时。本文将详细介绍如何在CAD中实现这一操作，并探讨相关技巧。

在使用CAD进行设计时，我们经常需要将文字从横向排列转换为竖排格式以适应特定设计要求或空间限制。这不仅能增强图纸的可读性，还可以满足某些行业标准。在CAD中，文字处理虽然不像专门的文字排版软件那样灵活，但我们依然可以通过一些技巧有效地实现竖排文本。首先，我们需要了解CAD软件中的

文字工具

基本功能。在CAD中，文字通常以单行文本或多行文本的形式存在。单行文本适合简单标注，而多行文本则可以容纳更多信息并提供更多排版选项。在实现竖排文本之前，确保你的文字已经成功输入到图纸中，并且位置设置正确。为了实现文字的竖排格式，我们可以采用以下几种方法：1. **手动编辑**：这是最直接的方法，但也是最耗时的方法之一。首先选择需要修改的文本对象，然后进入编辑模式。在编辑框内，每个字之间按下回车键，逐个换行，从而实现竖排效果。这种方法非常直观，适用于短文本或小规模调整。2. **旋转文字**：CAD软件允许我们对文本进行旋转。选择文本对象后，使用旋转工具将整个文本旋转90度，这样便能获得竖排效果。不过，此方法可能会影响文本与其他图形元素的对齐，因此需根据具体情况调整。3. **使用文字样式**：许多CAD软件都支持创建和应用自定义文字样式。通过这种方式，我们可以预先设置竖排文字样式，并快速应用于多个文本对象。创建文字样式时，请注意字体、线距、字距等参数，以确保排版符合设计要求。4. **利用外部插件或脚本**：在一些高级设计任务中，特别是当需要处理大量文字时，借助外部插件或编写自定义脚本可以显著提高效率。一些CAD用户社区或开发者会提供专门的工具来简化文字处理任务。此外，在实施上述方法时，应考虑以下几个方面：- **字体选择**：某些字体在竖排格式下显示效果更佳，例如无衬线字体。同时要确保所选字体在工程打印输出时符合标准。- **空间管理**：在调整文字布局时，需要考虑图纸中的其他元素，以免影响整体设计。此外，在使用竖排文本时，确保字间距合理，以保持视觉平衡。- **可读性**：竖排文本虽能节省空间，但若处理不当，可能导致可读性下降。因此，在选择竖排格式时，应根据文本内容的重要性和阅读习惯做出决策。通过以上方法，你可以有效地在CAD中将横向文字转换为竖排格式。随着你处理的项目类型变化及经验积累，你也可以探索并实践更多技巧，以提高设计效率和质量。在现代设计过程中，针对文字排版的需求不断变化，掌握这些技能不仅能解决当前问题，也能为未来的设计工作奠定坚实的基础。记住，无论是建筑设计还是机械工程，清晰的文字排版都是传达信息和交流设计理念的重要环节。通过学习与应用CAD中的文字转换技巧，你能更好地控制图纸呈现，从而提升设计给客户和专业同事的印象。
