本文概述：在CAD绘图中，直线的长度和角度是设计中至关重要的两个要素。优化这些元素可以提高设计效率和准确性，同时还能够保护工作中的机密信息。

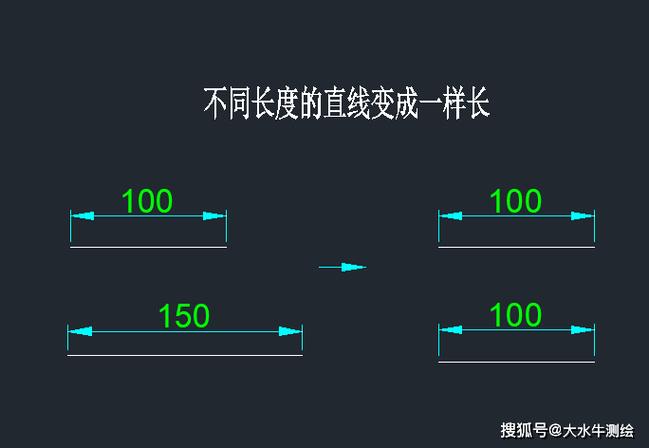

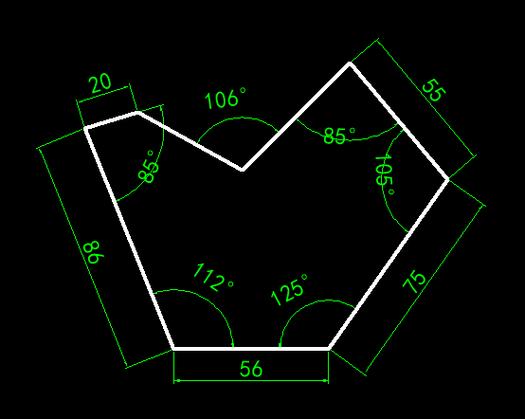

在进行CAD（计算机辅助设计）绘图时，**直线长度**和**角度**是基本且重要的参与设计过程的因素。通过有效的方法对这两个因素进行隐藏和优化，不仅可以提高工作效率，还能在某些情况下保护设计的机密信息。以下就如何在CAD绘图中对直线长度和角度进行优化隐藏，提出一些技术和策略。### 直线长度优化在绘图过程中，直线的长度可能需要根据设计要求进行频繁的调整。为了提高操作效率，可以采用以下几种方法来优化直线长度：1. **动态输入**：利用CAD软件的动态输入功能，通过输入框直接改变直线的长度，而无需手动拖动或修改。这种方法简便快捷，有助于确保精确度。 2. **参数化设计**：实现参数化设计，通过设定参数来控制直线的长度变化。这种方式允许设计师快速修改设计，而不会影响整体结构。3. **使用块引用**：创建包含特定长度直线的块并进行复制。这种方法不仅保存了时间，还保持了一致性，并能在需要时迅速部署标准长度。4. **自定义工具函数**：编写自动化脚本或宏，能够根据需要自动调整直线长度，从而减少重复劳动，提高效率。### 角度优化对于角度的处理，设计师面临的挑战主要是在于如何精确地定位和调整。在此方面，有多种技术可供选择：1. **捕捉设置**：利用CAD软件的角度捕捉功能，帮助工程师在绘制时自动对准特定角度，如0°、90°、45°等。这减少了人为误差的可能性。2. **旋转和对齐工具**：运用旋转和对齐工具，可以快速更改对象的方向，而保持其他几何参数不变。特别适用于需要经常调整视图的项目。3. **极轴跟踪**：启用极轴跟踪功能，这使得绘制线段时自动生成基于预定义角度的约束，确保每一条直线都符合设计计划。4. **自动生成程序**：使用编程语言（如Lisp或Python）开发算法，自动生成特定角度的线条。这种方式尤其在复杂设计中具有重要作用。### 信息隐藏对于某些设计项目，隐藏直线的长度和角度信息可以增加设计图的保密性。这通常涉及到一些高级技术，如：1. **加密**：对图纸文件进行加密，以防止未经授权的访问。在分享和传输设计时，这是保护隐私的一道重要防线。2. **图层管理**：通过安排不同的信息在多个图层上，以控制信息的可见性。当只需要展示部分信息时，只需打开相关图层即可。3. **遮罩工具**：利用遮罩功能，覆盖或隐藏敏感区域。这样即使图纸被截取，也无法获得隐藏的信息。4. **注解和标记替换**：使用非描述性标记替代实际数据。在需要讨论具体长度或角度的场合，仅使用编码或标识符来指代。这些技术不仅帮助我们更好地保护信息，还提升了设计工作的专业水平和综合竞争力。综上所述，对CAD绘图中的直线长度和角度进行优化和隐藏需要运用多方面的技能。不仅依赖于对软件功能的熟练掌握，更要求有能力制定相应策略，以满足特定项目需求。无论是为提升效率还是加强信息安全，这些措施都有其不可忽视的重要性。
