本文概述：在CAD设计中，样条曲线是一种非常常用的工具，但在某些情况下，我们可能需要将其转换为多段线。本文将详细介绍如何使用CAD将样条曲线转换为多段线，以提高操作的灵活性和精度。

在计算机辅助设计（CAD）中，样条曲线是一种广泛使用的工具，它具有高度的灵活性和流畅性，可以用于创建复杂和自由形式的曲线。然而，在一些特定的情境下，如准备制造或进行数控加工时，我们可能需要将样条曲线转换为**多段线**，以便更好地控制形状并优化处理过程。

什么是样条曲线

样条曲线是由一系列可调节的控制点定义的平滑曲线。这些曲线由于其数学性质，可以轻松地弯曲和变形，从而允许设计师在二维或三维空间中创建复杂的形状。样条曲线支持高阶的连续性，意味着它们可以没有角点地流畅连接。然而，这种流畅性有时可能会给制造带来挑战，因为大多数加工设备更容易处理直线或简单弧形。

为什么需要转换为多段线

多段线是由直线段和圆弧段组成的一种线型，通常用于代替样条曲线进行制造、分析或进一步加工。将样条曲线转换为多段线的主要原因包括：1. **兼容性**：许多制造设备和软件对多段线的识别和处理更加直接，为了保证数据传输无误，将样条曲线转换为多段线往往是必需的。2. **性能**：在一些分析过程中，多段线比样条曲线更易于处理和计算，因为前者的几何构造更简单。3. **控制性**：多段线的每一个节点和段落都是明确确定的，这给予设计人员更多的控制权，尤其是在需要高精度操作的情况下。

转换步骤

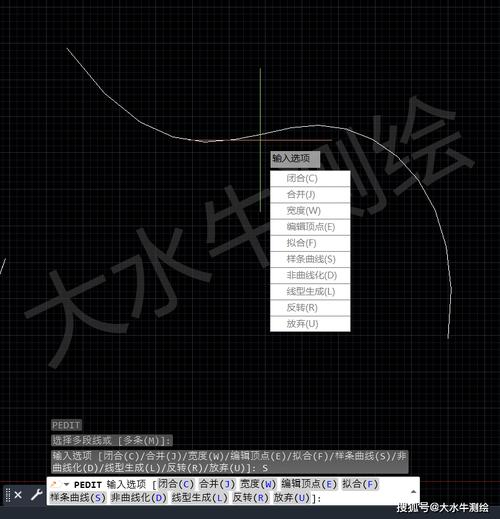

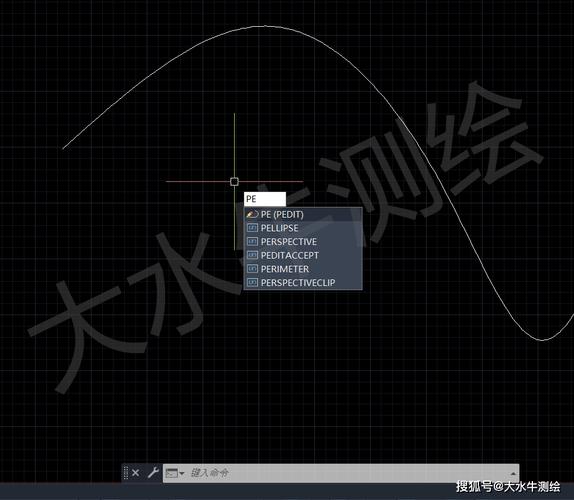

以下是将样条曲线转换为多段线的基本步骤：1. **打开编辑的CAD文件**：首先，通过CAD软件打开包含样条曲线的设计文件。确保你所工作的图层是清晰可见且未被锁定的状态。2. **选择样条曲线**：使用选择工具点击你希望转换的样条曲线。在选择之后，你应该能够看到曲线的控制点。3. **使用PEDIT命令**：在CAD软件中，输入命令“PEDIT”，然后按下Enter键。系统会提示你选择对象，再次选择样条曲线。4. **确认转换意图**：当系统询问是否要将选定对象转换为多段线时，选择"Yes"或者输入“Y”并按Enter。这一步将样条曲线转换成初步的多段线类型。5. **调整和细化**：一旦转换完成，你可以选择使用“FIT”或“SPLINE”子命令来进一步调整多段线的结构，以增加光滑度或保留原始曲线特征。还可以使用“JOIN”命令将分离的线段与其余多段线连接起来。6. **保存文件**：最后，确保保存更改后的文件。如果你需要在其他程序中继续使用新的多段线版本，建议导出为合适的格式，如DXF或DWG。

注意事项

在转换样条曲线到多段线的过程中，有若干重要事项需要注意：- **精度损失**：样条曲线转化为多段线后，可能会出现轻微的精度丢失，因此应根据项目需求调整多段线的顶点数量。- **软件版本差异**：不同的CAD软件和版本可能会提供不同的命令和选项，因此熟悉你所使用软件的具体操作方式是很必要的。- **备份原始文件**：在进行转换之前，务必保存原始文件副本，以防止因误操作导致的数据丢失。通过这些步骤和考虑因素，您可以有效地将样条曲线转换为多段线，从而满足不同阶段的设计和制造需求。无论是在产品设计还是建筑建模中，这种转换技巧都能提升您的工作效率和结果精准度。
