本文概述：指南针作为基本的绘图工具，在CAD软件中有其特定的绘制方法。本文将详细阐述在CAD软件中使用几何工具和命令来创建指南针图形的方法，帮助用户更好地掌握CAD的应用技巧。

在现代设计和工程领域，计算机辅助设计（CAD）软件已经成为不可或缺的工具之一。拥有强大功能的CAD软件可以帮助设计师和工程师高效地完成各种制图任务。在这些任务中，有时需要绘制一个简单而基础的元素——**指南针**。指南针不仅是一种测量工具，也常用于表示方向和方位，是地图和导航系统中不可或缺的一部分。要在CAD软件中绘制指南针，我们首先需要明确其基本构成。通常，指南针由一根指向磁北的指针和一个标明东南西北四个方位的圆盘组成。这四个方位常用英文字母N、E、S、W标识。

第一步：绘制圆盘

在CAD软件中，圆盘是通过绘制一个完整的圆来实现的。可以使用软件中的“圆”命令，选择中心点并指定半径，从而创建一个合适大小的圆。这个圆代表指南针的外边框，并为接下来的细节绘制提供基础。

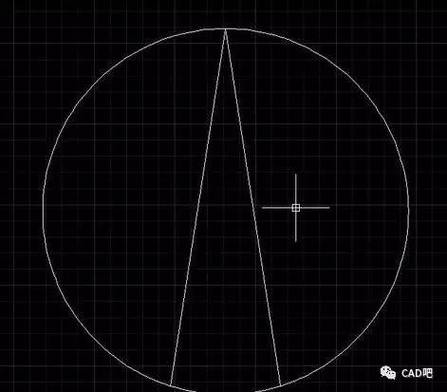

第二步：绘制指针

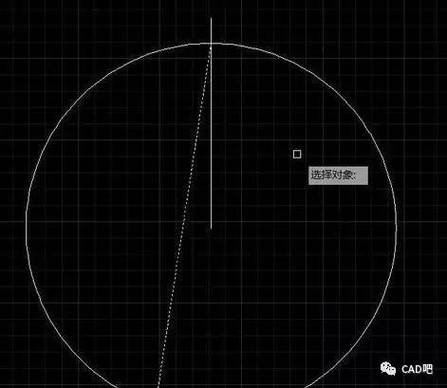

指南针的指针通常由两条相对交叉的直线构成，指向磁北和磁南。在CAD中，可以使用“直线”或“多段线”命令，从圆心开始绘制一条垂直于水平基准线的直线，长度约为圆半径的三分之二。为了确保直线的精度，可以利用CAD软件提供的角度限制功能，将直线限定在0度和180度之间。

第三步：标注方位字母

为了清晰显示东南西北四个方位，我们需要在圆周上添加字母标记。在CAD软件中，可以使用“文本”命令来输入这些字母。首先确定字母的位置，选择相对于圆心正确的距离和角度。一般情况下，北（N）放置于圆的正上方、东（E）放置于右边、西（W）放置于左边，而南（S）则位于底部。每个字母的位置都要与圆的切线保持一定的间隔以提高可读性。

第四步：美化指南针

除了基本的构成之外，我们还可以对指南针进行美化处理，以提升其视觉效果。例如，可以在指针上增加一些装饰性的箭头，或者用不同的颜色区分指针和圆盘。此外，还可以在圆盘内部绘制几个同心的圆，以增加层次感。

第五步：检查比例和尺寸

最后一步是对整体比例和各个元素的尺寸进行核查。在CAD软件中，利用尺寸标注工具可以准确地测量各个组件的大小，并根据需要进行调整，以确保指南针的比例协调且符合实际应用需求。掌握在CAD软件中绘制指南针的技巧，不仅能增强你的设计能力，也能帮助你更好地理解CAD工具的强大功能。通过合理运用CAD软件中的多种命令和工具，你可以快速创建出功能性强且视觉效果佳的指南针图形，为项目增添更多的专业性和精致性。无论是用于个人学习还是团队协作，这些技能都将为你的职业发展奠定坚实的基础。希望本文的介绍能让你在实际操作中更加得心应手，享受CAD绘图带来的便捷和乐趣。
