在现代建筑设计领域，BIM（建筑信息建模）技术正迅速成为标准，而Revit作为一款强大的BIM工具，被广泛应用于建筑、结构和机电等专业的设计中。本指南旨在帮助新手和有经验的用户深入了解如何利用Revit软件进行建筑设计，从基础知识到高级技巧，涵盖全面。

### 1. 初识Revit

#### 1.1 什么是Revit？

Revit是由Autodesk公司开发的一款为建筑信息建模而生的软件。它允许设计师和工程师创建精确的3D模型，记录项目的详细信息，并在施工过程中对其进行实时更新和管理。

#### 1.2 Revit的主要功能

- **建筑设计**：支持创建和编辑建筑物的三维模型。

- **结构设计**：提供创建复杂结构模型的工具。

- **机电设计**：允许设计暖通空调、电气和管道系统。

- **文档生成**：从模型中提取平面图、立面图和剖面图。

- **协同合作**：多团队成员可以同时在同一模型上工作，确保信息一致性。

### 2. 入门学习Revit

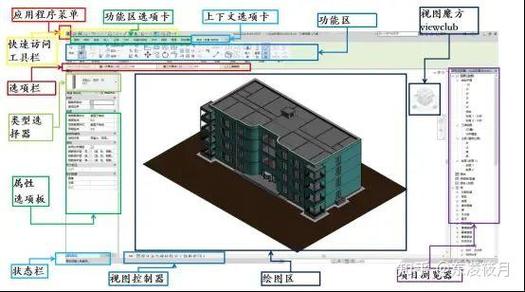

#### 2.1 基础界面介绍

了解Revit的用户界面是掌握软件的第一步。启动Revit后，您将看到：

- **功能区（Ribbon）**：包含所有命令和工具。

- **项目浏览器（Project Browser）**：用于导航模型视图、明细表、和族。

- **属性面板（Properties Palette）**：显示选定对象或视图的特性。

- **绘图区（Drawing Area）**：主工作区域，可查看和编辑模型。

#### 2.2 创建第一个项目

1. **新建项目**：选择合适的模板（如建筑模板）。

2. **设置单位**：通过“管理”选项设置项目的度量单位。

3. **绘制墙体**：选择墙工具，在绘图区生成基本房屋布局。

4. **添加门窗**：使用“建筑”功能区的门窗工具，插入到墙上。

5. **创建楼板和屋顶**：使用相应工具定义建筑的楼板和屋顶结构。

#### 2.3 模型导航与视图

- **缩放和平移**：使用滚轮缩放，按住鼠标中键平移。

- **3D视图切换**：在项目浏览器中切换到3D视图以检视整体模型。

- **视图控制**：利用“视图样式”调整可见性，如线框模式或着色模式。

### 3. 深入功能与技巧

#### 3.1 自定义Revit族

Revit族是模型中的基本构件，如家具、灯具等。

- **创建新族**：在“文件”>“新建”>“族”中选择模板创建。

- **参数化设计**：为族定义参数，使其具有变形能力。

- **加载到项目**：保存并加载新族到当前项目使用。

#### 3.2 高级建模技术

- **体量建模**：使用体量工具创建复杂的几何形状，适用于概念设计阶段。

- **创建自定义剖面**：通过剖面工具绘制不规则剖面，用于墙体或装饰。

#### 3.3 协同工作

- **工作集**：启用工作集功能，实现团队成员间的分工合作。

- **链接模型**：将其他项目模型链接到当前项目，实现跨项目协作。

- **冲突检测**：利用Clash Detection功能，预防不同专业间的碰撞问题。

### 4. 项目管理与输出

#### 4.1 明细表与统计

- **创建明细表**：通过“视图”>“新建”>“明细表”生成材料清单或面积统计。

- **标签与标记**：为构件添加标签，自动获取尺寸和规格。

#### 4.2 文档输出

- **图纸集配置**：在项目浏览器中组织图纸排列，准备打印。

- **导出格式**：支持导出为PDF、DWG等格式，方便共享。

#### 4.3 渲染与展示

- **内置渲染引擎**：使用Revit的渲染工具生成逼真的图像。

- **添加材质和光源**：提高模型的真实感和视觉效果。

### 5. 进阶应用与扩展

#### 5.1 第三方插件

Revit支持众多插件，以增强功能。例如：

- **Enscape**：实时渲染和虚拟现实体验。

- **Dynamo**：参数化设计与自动化脚本编写。

#### 5.2 可持续设计分析

- **能源分析**：利用Revit和Insight结合，评估建筑能效。

- **环境影响估算**：通过日照分析优化建筑设计。

### 6. 学习资源与社区

#### 6.1 在线教程与书籍

- **Lynda.com和Udemy**：提供专业的在线Revit课程。

- **相关书籍**：如《Mastering Autodesk Revit Architecture》，深入学习软件应用。

#### 6.2 用户社区

- **Autodesk论坛**：官方支持和用户讨论平台。

- **RevitCity**：分享族和项目经验的社区。

### 总结

Revit软件在建筑设计中提供了一套完整且强大的工具，为设计师和工程师提供了极大的便利。从基本建模到复杂的协同工作，它改变了传统的建筑设计方式。通过不断的练习和实践，加上丰富的资源和支持，任何人都能从入门逐步走向精通，享受BIM所带来的高效和创新。在这个快速发展的行业中，掌握Revit意味着更好地迎接未来的挑战。
