本文概述：学习使用CAD软件中的倒角命令是提升设计效率和精确性的关键技能之一。掌握这一命令不仅可以帮助用户在快速创建二维图纸时提高作图效率，还能够在改进模型细节方面发挥重要作用。本说明将详细阐述CAD倒角命令的功能、使用步骤以及相关应用技巧，助力你在设计工作中更加得心应手。

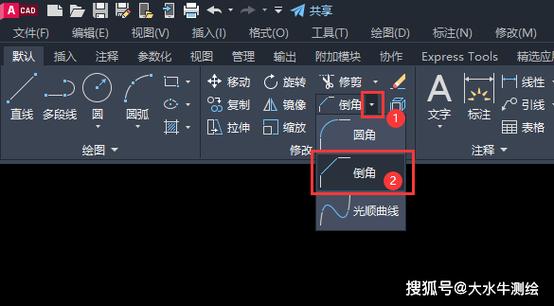

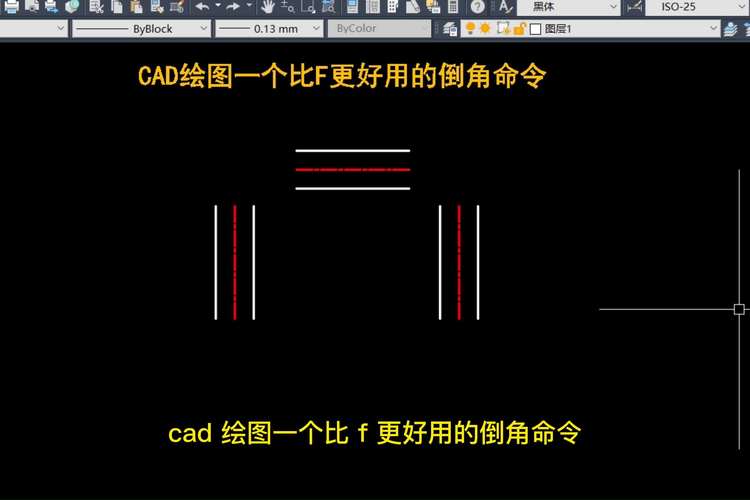

计算机辅助设计（Computer-Aided Design，简称**CAD**）是一种利用计算机技术进行设计和制图的工具。在CAD软件中，**倒角命令**是一种常用的工具，用于创建线条或边界之间的圆角连接。这一过程通过削去棱角，使两条相交的线段形成一个光滑的过渡。理解倒角命令的本质需要了解其两个核心参数：**距离**和**角度**。**距离**是指从相交点沿着线段各自截取的长度，而**角度**则决定了倒角的形状，即是菱形、圆弧还是其他形式。因此，在实际操作中，根据设计需求来设置这两个参数，才能达到最佳效果。首先，启动**倒角命令**。通常在主菜单中能找到该命令，也可以在命令行中直接输入“CHAMFER”或快捷键，具体根据所使用的CAD版本而有所不同。当命令被激活后，软件将提示用户输入倒角的**距离**和**角度**值，这是必不可少的一步。通过在命令行中输入数值，并根据系统反馈确认，用户就能设定好倒角的基本属性。接下来，需要选择要进行倒角处理的两条线或边界。在一般情况下，用户只需依次点击相交的两条线段即可。这时，系统会根据先前设定的参数自动生成倒角效果。在某些高效版和增强功能的CAD中，用户甚至可以在倒角命令未结束时，继续选择新的线段进行批量处理，这样大大提高了工作效率。在实际操作过程中，用户还可能运用到**多重倒角**功能。所谓多重倒角，即同时对多个相交点进行倒角处理。这适用于复杂的几何图形，例如矩形或管道节点等，避免了重复操作，提高了整体的制图速度。除了基础的倒角操作外，高级用户还可以结合**圆角命令**（FILLET）以增加设计的多样性。两者虽然功能类似，但在一些特定场合下，一个平滑过渡的圆角比硬朗的倒角更加契合工程要求。例如，在需要减少应力集中或者美化外观的零部件上，这一组合便展现出无与伦比的灵活性。在实际工程制图中，倒角的正确应用往往决定了设计的成败。例如，在钣金设计中，恰当的倒角处理不仅有利于零件的装配，同时也能防止锐角造成潜在的安全隐患。此外，在建筑工程中，倒角同样被广泛应用于转角及边缘的设计，从而提升结构的整体稳定性和视觉舒适度。最后，在学习和使用倒角命令时，不应忽视**实践经验**的重要性。网络上的教程和指南只是提供了思路，真正扎实的技能还是需要通过不断的实际操作来巩固。没有犯错的经历，难以获得真正的进步。因此，建议用户多参与项目设计，善用倒角命令，在错误中总结经验，以达成日臻完美的技术水平。总之，CAD中的倒角命令虽然是一个小工具，却在工程制图中扮演着大角色。通过合理利用倒角命令，可以显著提高设计的质量和效率。不论您是初学者还是经验丰富的设计师，这一命令在您的工作中都不可或缺。希望通过这篇说明，您能深入理解倒角命令的应用技巧，将其融入到日常的设计实践中去。
