本文旨在探讨如何在CAD中绘制窗户的技巧与方法，为建筑设计师、工程师以及学生提供有价值的指导。CAD（计算机辅助设计）软件因其精确性和灵活性成为现代建筑设计中不可或缺的工具之一。通过有效运用CAD软件，用户可以在节省时间的同时提高设计质量。本文将涵盖从基本设置到高级技巧的一系列内容，以帮助读者全面掌握在CAD中绘制窗户的技巧。

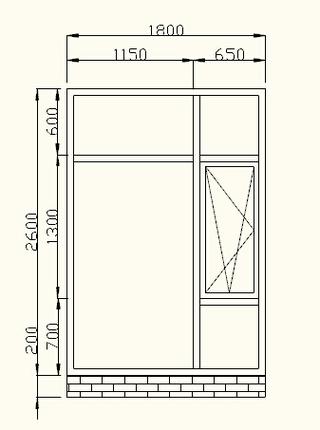

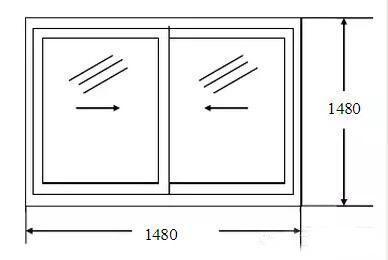

在开始绘制窗户前，**基础设置**是必不可少的步骤。在CAD软件中，确保单位设置正确尤为重要，因为这直接影响到图纸的精度和后续施工过程。你需要根据项目的需求选择合适的单位，例如米或毫米。此外，在图层管理中创建专门用于窗户线条的图层有助于提高项目的**组织效率**，这样做不仅可以避免图纸杂乱无章，还能使后期的**修改与调整**更加便利。接下来，你需要利用工具绘制窗户的**大致轮廓**。一般来说，这一步骤包括使用直线、多段线或者矩形工具来定义窗户的基本形状。在此过程中，合理使用捕捉功能将显著提高你的工作效率。捕捉功能可以帮助你快速定位到特定的点，如端点、中点或交点，从而保证图形的精确性。除了轮廓，窗户的尺寸标注也是不容忽视的部分。在CAD中添加**尺寸标注**时，需要注意标注风格的统一性，以及标注线的位置应当恰到好处、不影响阅读。为了提高细节的展示效果，可以对标注样式进行自定义调整，例如修改字体大小、增加箭头长度等。完成基本的窗户形状后，进入细化阶段，通过增加复杂度来使设计更具有现实感和功能性。例如，窗户通常由多个部件组成，如窗框、窗扇和玻璃。这时可以运用复制、镜像以及阵列等工具来生成重复的元素。尤其是在设计拥有多个窗格的窗户时，合理应用这些工具能够大大减少重复劳动。在细化过程中，还可以添加一些特殊的细节，如通风孔和把手等。这些细节不仅让你的设计更符合实际情况，也提升了整体的**专业性**。对于更复杂的窗户设计，还可以考虑插入标准块或自定义动态块，这些都能极大地提高设计效率。除基本功能外，CAD软件还支持三维建模，这为窗户设计提供了更多可能性。通过三维建模，可以更好地体现出窗户的立体效果及阳光照射下的影子效果。运用三维监视器查看模型的效果，确保每个角度都达到理想的呈现效果。在三维视图中，材质和纹理的赋予也可以增强设计的真实感。此外，CAD软件的渲染功能同样不容忽视。通过高质量的渲染，设计师能够提前预见窗户安装后的视觉效果。这不仅帮助客户理解设计理念，也为后续的施工提供了一定依据。渲染的设置包括光源、背景色、材质属性等，所有这些因素都会影响最终的表现效果。最后，确保全盘检查设计的完整性和准确性。在此阶段，要仔细审查所有关键点，包括尺寸精度、线条衔接以及标注信息是否正确无误。同时，如有必要，可以邀请其他专业人士进行设计审阅，以便获取不同的意见和建议。总结而言，熟练掌握在CAD中绘制窗户的技巧与方法，不仅要关注基础操作，更需要灵活应用高级功能。通过不断实践和学习，设计师们可以创造出更为精准、实用且富有美感的窗户设计，进而提升整个建筑项目的整体质量和可行性。
