在现代设计和工程行业中，CAD（计算机辅助设计）软件已经成为不可或缺的工具。进行上下标标注是CAD软件中的一个重要功能，它能够帮助工程师和设计师在图纸上准确地表示数学表达式、化学公式、物理单位等。在这篇文章中，我们将详细介绍在CAD中如何进行上下标标注，并帮助您理解其使用的重要性和方法。

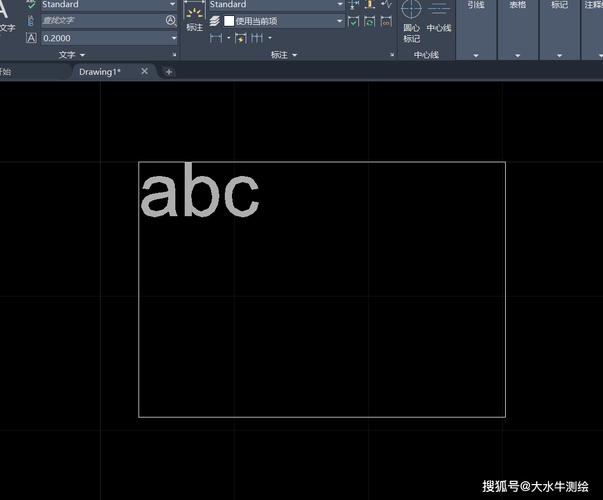

在CAD软件中，上下标标注可以用于多种目的。首先，它可以用来表示尺寸的**h3指数**，如平方毫米（mm?）或立方米（m?），在建筑和机械制图中十分常见。其次，在电子电路图中，经常需要使用符号来表示功率（例如，瓦特数以w^2表示）。此外，当涉及到化学分子结构时，上下标也是必要的，它们能够帮助清楚地传达化学式信息，如H?O或CO?。要在CAD中实现上下标标注，用户必须熟悉几个关键步骤。这些步骤通常包括文本输入、格式调整以及标注位置的设置。一般来说，不同的CAD软件可能会有不同的实现方式，但大多数软件遵循相似的原则。首先，启动您的CAD软件，并打开一个新的项目或加载现有的文档。在工具栏中，选择文本功能，一般这个功能用来插入文字说明或标记。创建一个新文本框，并在其中输入您所需的数值或公式。要添加**h3上标**或下标，可以通过特殊的格式命令或字符代码来实现。以AutoCAD为例，其使用的是一种称为“组合”字符的格式。为了创建上标，您可以使用“^{内容}”的格式，而对下标则使用“_{内容}”。例如，如果您希望在CAD文档中显示x?，可以输入"x^{2}"，这样x的平方就会以正确的样式显示。在SolidWorks这样的三维建模软件中，则可以直接通过其文本格式选项来选择上标和下标。当您在SolidWorks中新建文本时，可以选择其中的“属性”菜单，在这里可以找到上标和下标的选项。选择后，就可以在文档中显示出符合预期的标注方式。在某些高级CAD软件中，还有专门的工具支持，用于书写复杂公式和表达式。例如，MATLAB与一些工程软件结合使用时，有外部插件能够使公式录入更为直观且准确。这对需要频繁进行科学计算的用户尤其有帮助。使用上下标时，需要注意一点，那就是要确保它们的可读性。在复杂的设计文件或大型项目中，过小的字体或不一致的格式可能会导致误解。因此，建议合理调整字体大小和行距，以确保每一个上标和下标都能被精确识别。适当使用颜色区分也可以提高可视度，有助于特别重要信息的区分。最后，在输出设计文件前，务必预览并检查所创建的标注是否达到预期效果。这不仅仅是在视觉上的验证，同时也是在准确表达信息方面的保障。可以通过打印预览或导出至PDF等格式来确认整个文档的布局和格式。总体而言，在CAD系统中进行上下标标注可能因软件而异，但核心思想是一致的：利用文本格式工具或命令，将（部分）文本提升或降低以标示其上下关系。这不仅丰富了图纸的表达能力，也成倍地提高了文档的专业性和准确性。通过本文的详细指导，希望大家能在实际工作中更好地掌握这一技巧，从而提升设计的质量与效率。
