本文概述：将CAD图纸导入Revit软件是建筑设计中的重要环节，这一过程不仅能够提高设计效率，还能够增强图纸的整合能力。本文将详细说明如何将CAD图纸导入Revit，并探讨相关步骤和注意事项。

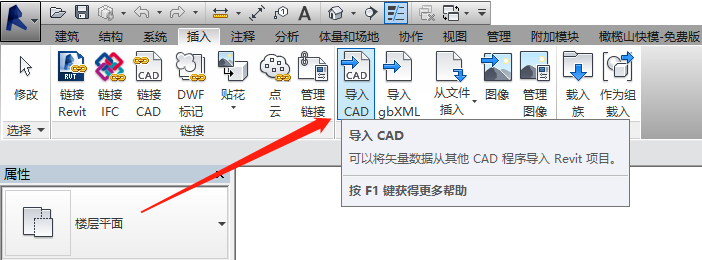

在建筑设计和施工过程中，**Revit**作为一种强大的建筑信息模型（BIM）软件，被广泛用于三维建模、设计和分析。而许多初步设计通常使用**CAD**进行，因为**CAD**软件便于二维草图绘制和工程图制作。因此，将**CAD图纸**导入到**Revit**中成为一个常见需求。要成功地将**CAD图纸**导入**Revit**，首先需要了解几项基本准备工作。确保你的**CAD文件**保存为DWG格式，这是最兼容的格式，也是**Revit**可以直接读取和导入的。与此同时，检查图纸的精度和比例。在**Revit**中工作的单位可能与**CAD图纸**的不同，因此还需要定义好单位设置以确保导入时不会出现比例失误。在准备好文件后，我们开始具体的操作步骤。启动**Revit**并打开你想要导入**CAD图纸**的项目。接下来选择“插入”选项卡，并点击“导入CAD”按钮。这一步会弹出一个对话框，让你选择需要导入的**CAD文件**。在选择文件后，有几个关键选项需要注意：1. **位置**：这是导入图纸到模型中的重要步骤。在此设置中，可以选择自动检测文件地理位置或者手动指定参考点。有的时候从**CAD**到**Revit**的坐标系可能不一致，因此最好选择“手动指定”。2. **颜色**：你可以选择在导入时保持**CAD图纸**原有颜色或将其转换为黑色白色，以更符合**Revit**的设计环境。通常选择“适配**Revit**背景颜色”选项有助于清晰显示图纸。3. **层和线型**：**CAD文件**的线条和层定义可以直接映射到**Revit**的模型中。这个设置允许你精确控制哪些层要被导入，哪些要被忽略。在一些复杂图纸中，会有很多不必要的层。因此，在处理大型项目时，建议提前整理层结构。完成选择后点击“确定”，**Revit**会开始导入过程。根据图纸大小和复杂程度，导入时间可能有所不同。导入完成后，新图纸将显示在**Revit**的视图窗口中。在这里，你可以对导入的图纸进行进一步的调整和编辑。处理导入后的**CAD图纸**时需注意一些问题，例如图纸精度和内容完整性。熟悉**Revit**的编辑工具非常重要，因为这能够帮助你优化导入后的图纸，使其符合项目需求。此外，合理使用**Revit**的“层管理”和“定位工具”等功能，也可大幅提升图纸的整合质量。导入**CAD图纸**到**Revit**，虽然看似简单，但其中每个步骤都需要仔细考虑。特别是在团队合作中，确保每个人都理解这些流程至关重要。如果所有成员对这个导入过程都有清晰的理解和操作经验，那么整体项目协调会更加流畅，最终的设计方案也会更加精准。通过掌握以上这些步骤和技巧，不仅可以让你的设计过程更加高效，同时还能充分利用**CAD**和**Revit**的各自优势，从而实现全面的建筑信息模型整合。这不仅简化了设计流程，还能显著提升项目质量和团队协作能力。在以后的项目中，通过不断实践和总结经验，将使图纸导入过程更加顺利，彻底发挥**BIM**技术的潜力。
