本文概述：掌握CAD路径阵列技巧可以显著提高设计效率和质量，通过优化路径阵列的使用，您能够更快速地进行布局设计，实现复杂图案的自动化排列。

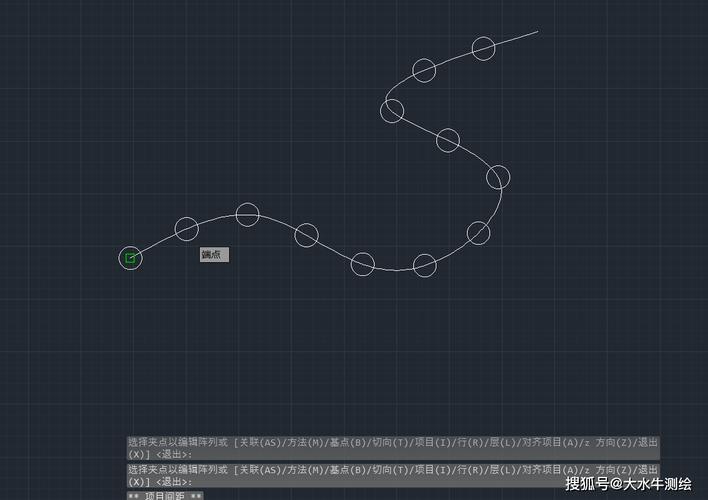

在CAD设计中，

路径阵列

是一个强大的工具，它允许设计人员沿着指定路径重复分布对象。这种功能不仅能节省时间，而且还能保证精确度，从而提高整体设计质量。为了充分利用路径阵列，我们需要深入了解其设置、选项以及最佳实践。首先，要创建路径阵列，需要选择一个基础对象作为阵列单元。在CAD软件中，这通常通过选择现有的实体或者创建新对象来实现。确认好基础对象后，选择路径——这可以是直线、曲线、多段线甚至是复合路径。关键在于路径能够定义阵列对象的排列方式和方向。使用路径阵列时，一个重要的步骤是设置阵列参数。这里需要特别注意对象之间的间隔。间隔设置将决定每个重复对象之间的距离，影响最终布局的密集程度。通常情况下，设计师可以通过试验不同的间隔值来找到最符合要求的布局。此外，还可以设定对象的数量，以便在路径上均匀分布或填满整个路径。

转角处理

是另一个重要方面。如果路径包含转角或曲线，我们需要考虑对象在转角处的旋转和适应性。在CAD中，可以设置对象随路径进行一定程度的旋转，以确保视觉的一致性。例如，在处理复杂的曲线路径时，自动让对象保持与路径切线一致，可以避免错位或不自然的效果。此外，路径阵列提供了多个选项以增强设计的灵活性。例如，我们可以选择阵列对象是固定数量还是依据路径长度动态计算数量。对于固定数量设置，CAD会根据路径长度和间隔自动调整对象以避免截断。动态设置则会根据路径长度自动增加或减少阵列单元的数量，确保路径被完全填充。值得一提的是，许多CAD软件支持实时预览功能。这个功能非常有用，因为它允许设计师在设置阵列参数时，实时查看效果并做出调整。通过不断调整预览能够迅速定位理想的参数组合，减少反复尝试所消耗的时间。更进一步，为了实现具有挑战性的设计方案，可以结合其他CAD功能，例如布尔操作或对象约束。路径阵列与这些功能结合，使得我们能够创造复杂的图形，同时保持设计的简洁性和可控制性。例如，通过布尔运算，可以裁剪或合并多个阵列，以生成新的形状和结构。最后一点，熟练掌握路径阵列还需要关注一些常见的问题，例如对象重叠和边界溢出。通过合理选择路径和设置数组参数，能够有效避免这些问题。此外，多数CAD软件都提供调整工具，帮助解决因为路径或对象设置导致的任何问题。综上所述，路径阵列是一种能够显著提高设计效率和质量的工具。在掌握基本设置、充分利用高级选项以及结合其他CAD功能后，设计师能够创建更加精确和艺术感十足的作品。同时，这些技巧也能帮助设计师在复杂项目中节省时间，优化工作流。因此，建议所有CAD用户认真学习并积极实践路径阵列技术，以便更好地提升自己的设计技能。
