本文概述：在计算机辅助设计（CAD）中，设计师经常需要将图形中的直角转化为圆角，以提高设计的美观性和实用性。通过调整边角的形状，使得连接处更为平滑和自然，可以有效地改善零件的性能，并降低可能出现的应力集中风险。

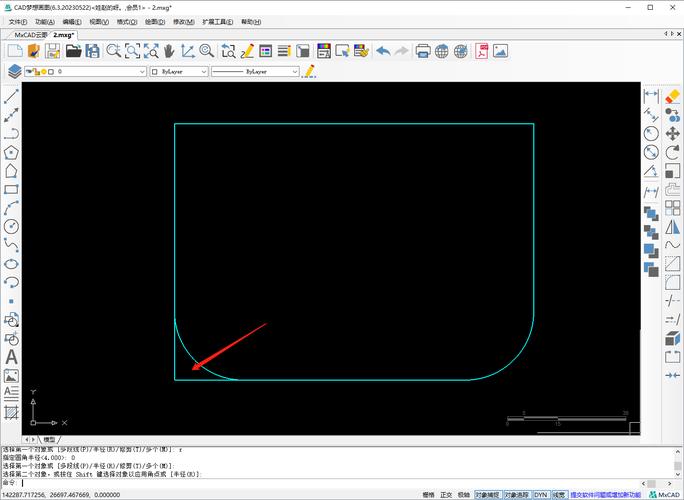

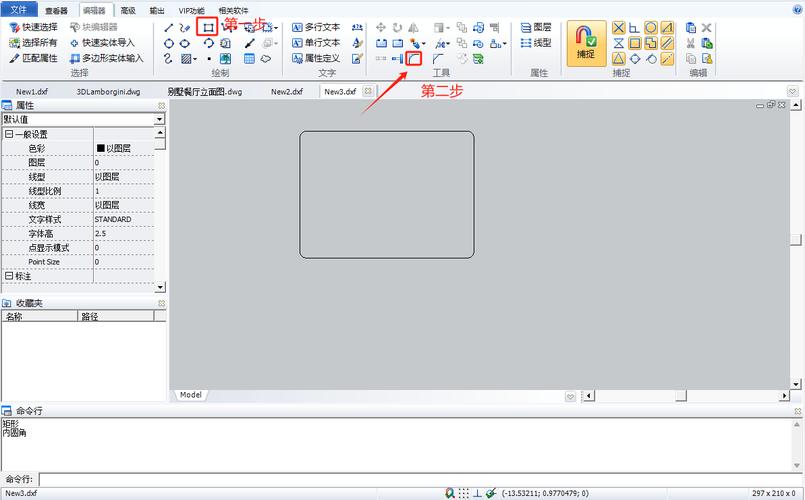

在CAD设计中，“**直角**”和“**圆角**”是非常重要且常用的两个元素。许多时候，为了改善设计的美观性，乃至实际使用中的安全性和耐用性，需要将设计中的一些锐利的直角进行圆角化处理。这不仅可以提升视觉上的柔和感，还能在加工制造过程中降低复杂度。下面，我们将详细说明如何在CAD软件中进行这种转换。这个过程通常称为“倒圆角”或“倒角”。在不同的CAD软件中，这一功能可能有不同的名称，但核心思想是一致的。以下是一个标准流程，帮助你在CAD中将直角转换为圆角：首先，在你的CAD软件中打开需要编辑的图形。在这一阶段，你需要仔细的确定哪些直角需要转换为圆角，这一选择通常取决于设计的美学要求和功能需求。有时，转角处可能承受了一定的负载，此时引入**圆角**可以有助于减弱应力集中。接下来，找到软件中用于创建圆角的工具。大多数现代CAD平台，如AutoCAD、SolidWorks和Fusion 360等，都提供了专门的命令来处理这种情况。在AutoCAD中，这是FILLETRADIUS命令，而在SolidWorks中，则通常被称作Fillet特征。在找到合适的命令后，选择要处理的对象或线段。一种常见的方法是输入所需要的半径值。**半径**的大小决定了圆角的尺寸，较小的半径会产生一个微妙的过渡，而较大的半径则会导致更加显著的弯曲。在这一步，精确的数值对于实现设计目的至关重要。因此，确保测量并输入正确的单位和数值是关键步骤。然后，通过选中的工具将程序应用到指定的直角上，进行实时预览确认。即便是最熟练的设计师，也可能在第一次尝试时未能获得理想的结果，因此CAD软件通常提供了实时预览功能，让你在确认之前查看到调整后的效果。此时，你可以观察到直角逐渐转变为光滑的圆角，根据实际效果做出进一步调整。此外，还有一些注意点值得强调。首当其冲的是材质问题。在实际制造过程中，不同材料对**圆角**处理的反应各异。比如金属材料可能需要考虑切削工艺和设备的局限性，而塑料件则可能需要考虑模具成型的影响。因此，在设计阶段就要结合制造工艺进行合理的规划，以免在后续生产中遇到不可预知的问题。另一个要素是**力学性能**。圆角可以有效降低构件受力集中程度，提高整体强度和耐久性。特别是在工业设计中，**圆角**的存在可以防止材料因高应力区域而过早失效。这些都需要在设计初期加以权衡。总结一下，将CAD中的直角转换为圆角是一个从设计到实用的优化过程。通过运用软件中的相关工具，选择合适的圆角半径，并结合实际应用场景和材料性质进行综合考量，可以为你的设计带来巨大的改变。无论是从视觉效果，还是从功能性来说，一个经过精心倒角处理的产品总是更具有竞争力的。
