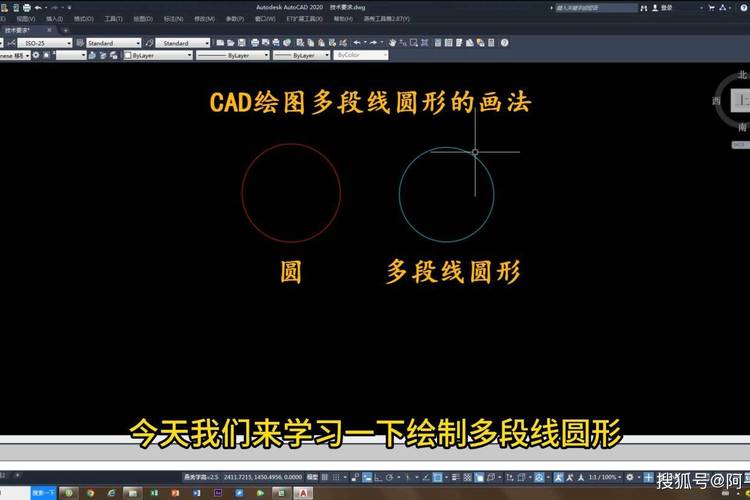

本文概述：本文将详细介绍如何在CAD软件中使用多段线绘制圆形图形的具体步骤和技巧。

在现代设计软件中，比如AutoCAD，多段线（Polyline）是一种非常有用的工具。多段线可以由直线段和弧组成，这使得它成为绘制复杂图形的一种灵活方法。在这篇文章中，我们将讨论如何使用多段线来绘制一个圆形图形，并重点讲解其中的一些关键技术点。首先，启动你的CAD软件，并打开一个新的图形文件。接下来，我们将分步骤进行解释：

第一步：设置初始参数

为了确保绘制的圆形图形具有精确性，我们需要先进行一些必要的设置。例如，可以通过命令行输入“UNITS”命令来设置绘图单位。这一步是很重要的，因为单位设置会影响到后续绘图的精度和尺寸。此外，还可以通过命令行输入“SNAP”命令来设置捕捉选项，这样可以方便我们在绘图时能够准确定位各个节点。

第二步：选择多段线工具

在CAD界面上，找到绘图工具栏或绘图菜单下的多段线(POLYLINE或PL)。你可以通过点击相应的图标或者直接在命令行中输入命令“PL”来选定多段线工具。多段线是一种组合了多个连续线段和弧的复杂对象，它比单独绘制直线或弧更为方便且具有更多功能。

第三步：绘制多段线起点

在命令行或提示框中可以看到要求指定多段线的起点。这里需要根据你所需要的圆形的中心点位置来准确地指定第一个节点。你可以手动输入坐标值，也可以通过鼠标点击图形区域中的某一点来确定起点位置。

第四步：绘制圆弧

一旦起点被确定，命令行将提示你继续绘制多段线。此时，你可以选择绘制直线段（L）或者弧（A）。我们需要选择“弧”选项来开始绘制圆弧部分。此时系统将要求你指定弧的第二点与终点，这里需要注意的是，选择的这些点必须精确，以确保最终形成的圆弧光滑并且符合预期的半径大小。

第五步：转换为闭合图形

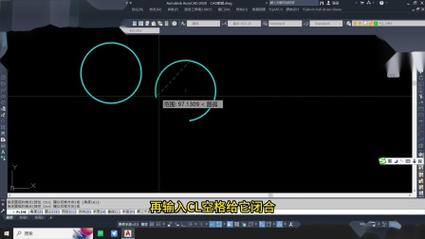

当四个或更多的弧段被绘制好之后，尽量使得最后一个弧段能与起点重合，从而形成一个封闭的圆。在命令行中出现提示时，你可以输入“C”来关闭多段线，这样多段线就会自动连接起来形成一个完整的闭合图形。

第六步：调整和修饰

在绘制完成之后，你可能需要对这个圆形图形进行一些微调和修饰。例如，可以使用编辑工具来调整多段线的节点位置，或者修改其弯曲度。同时，可以通过属性面板对整个多段线的线型、颜色和宽度等属性进行设置，以满足具体设计需求。

总结

通过以上的步骤，我们成功地使用多段线工具在CAD中绘制了一个圆形图形。多段线的使用不仅简化了绘图流程，而且提供了更多的操控和编辑选项，使得绘制和修改图形变得更加灵活和高效。在掌握了这些基本技巧之后，你还可以尝试使用更多的高级功能，如多段线的编辑和分割，进一步增强你的设计能力。希望这篇文章对你在CAD绘图中的工作有所帮助。
