本文概述：本文将详细介绍利用镜像技巧在CAD中绘制对称二维图形的最佳实践，并通过具体实例说明这一过程。

在使用CAD软件进行设计时，对称性是一个常见且重要的元素。掌握如何高效地绘制对称图形，可以极大提高工作效率和设计质量。

镜像技巧

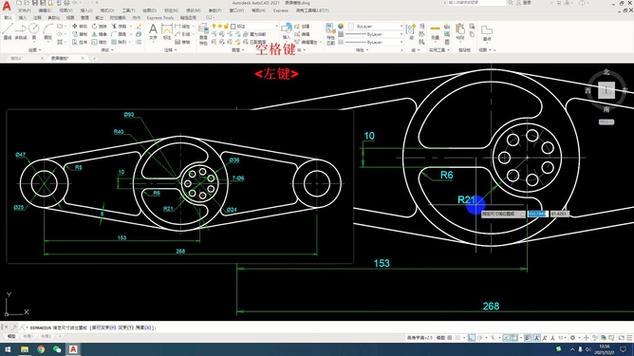

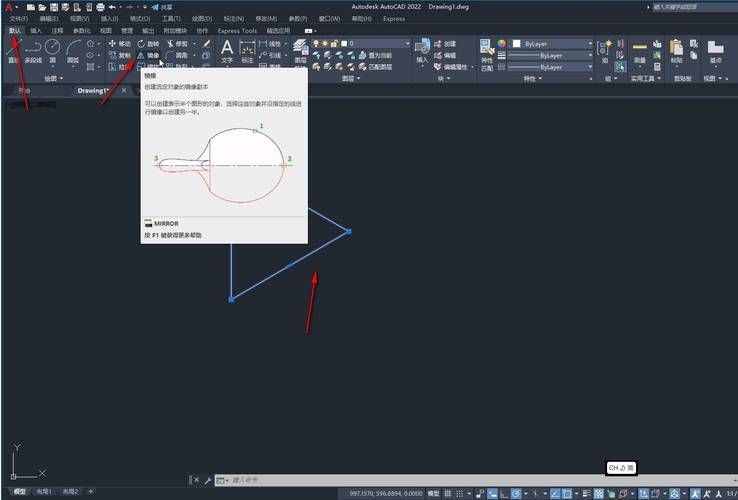

是其中一种非常强大的工具，本文将详细阐述其应用方法与步骤。首先，我们需要了解什么是镜像技巧。在CAD软件中，镜像指的是通过指定一条镜像线，将图形复制并翻转至该镜像线的另一侧。这样可以快速创建具有完全对称特征的图形，大大减少重复绘制工作的时间。举一个简单的例子来说明。假设我们要绘制一个对称的二维机械零件图。这个零件的左半部分与右半部分完全一致，只是方向相反。使用镜像技巧，可以非常方便地完成这个设计。### 指定镜像线选择你要镜像的对象，然后启动镜像命令。在大多数CAD软件中，这个命令通常位于修改工具栏内。接下来，指定一条镜像线。这条线是对称轴，决定了你的图形会围绕哪条线进行对称复制。在实际操作中，你可以通过两点定义这条镜像线。### 复制或删除源对象在完成镜像线的指定后，软件通常会询问是否保留原始对象。这取决于你的设计需求。如果你希望保留源图形，那么可以选择保留；如果只需镜像后的图形，可以选择删除源对象。### 调整和细化生成对称图形后，可能需要进行一些调整。例如，检查各部分是否按预期对齐，连接点是否精确。如果不准确，可以使用CAD软件中的其他修改工具进行修正。### 实际应用案例为了更好地理解这些步骤，让我们看一个具体实例。假设我们需要绘制一个对称的机器人手臂。首先，在CAD软件中绘制手臂的一侧，包括所有细节部分，如关节和连接点。然后，选择整个手臂图形，启动镜像命令，指定中心线为镜像线。软件立即生成另一侧对称的手臂，完成整体设计。在这个过程中，我们不仅节省了一半的绘制时间，还确保左右两部分完全一致，从而提高了设计的精度和美观度。通过这种方法，你可以轻松应对各种涉及对称结构的复杂图纸。### 综合应用与注意事项在更复杂的设计中，例如工程建筑和平面布局设计中，镜像技巧同样有着广泛应用。你可以用它来建立复杂的对称装饰图案，或者设计对称的房屋平面图。但是，在使用镜像技巧时，需要注意以下几点：1. **镜像线的位置选择**：选择正确的镜像线位置对于最终图形至关重要。倾斜或错误的位置会导致图形不对称甚至扭曲。2. **连接和衔接问题**：确保镜像前后的图形能无缝连接，这在复杂的机械设计中尤为重要。3. **层次和属性继承**：不同软件在处理镜像对象的层次和属性时可能存在差异，确保提前了解并设置好这些参数。总的来说，通过熟练掌握和灵活运用镜像技巧，你可以极大提升CAD设计的效率和质量。希望通过本文的讲解，你能够更加自信地应用这一工具，创作出更加精美和精准的对称二维图形。
