本文概述：本文将详细介绍如何在CAD（计算机辅助设计）软件中实现矩形倒角，而不进行修剪的具体步骤和操作方法。

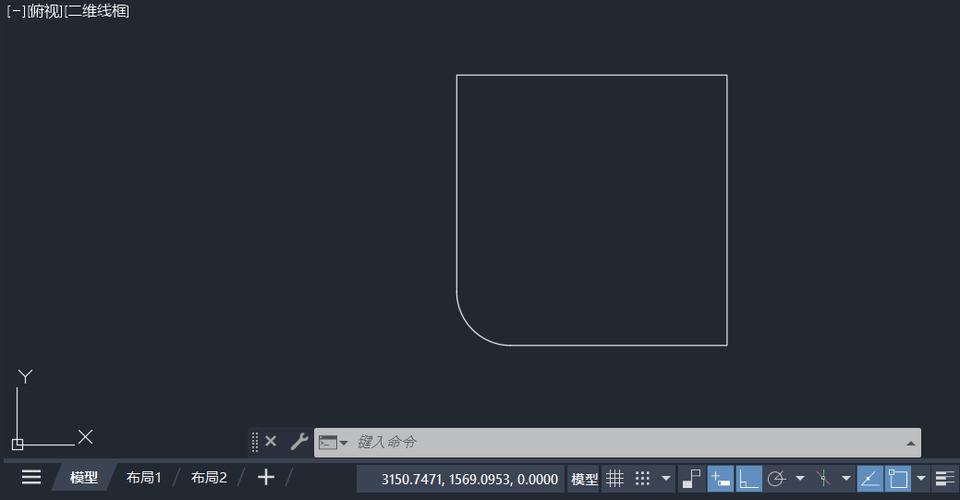

对于CAD用户而言，尤其是那些经常处理建筑设计、机械制图等工程项目的专业人士来说，掌握精确而高效的绘图技能至关重要。其中，**矩形倒角**作为一种常见的操作，可以使得设计更加美观且实用。在传统CAD操作中，实现矩形倒角通常需要对矩形进行**修剪**，然而，在某些情况下，我们可能希望避免这一过程，以提高效率并减少误差。下面我们将探讨如何在不进行修剪的情况下完成这一任务。首先，我们需要明确CAD软件中的**倒角**功能。倒角是一种将两条直线边缘削除一定长度并形成斜面的操作方式。它广泛应用于制造业、机械加工以及建筑设计中，用来消除尖锐的边角和改善外观质量。要在CAD中实现矩形的倒角而不进行修剪，你可以按照以下步骤操作，这里以AutoCAD软件为例：1. 打开AutoCAD软件并创建一个新的图纸。2. 选择工具栏上的“矩形”命令，通过绘制两个对角点来生成一个矩形。3. 确保矩形当前是一个单独的实体，我们可以通过命令行输入`EXPLODE`命令，再选择矩形来将其拆分成四条独立的线段。4. 接下来，我们将使用`FILLET`（圆角）命令来代替传统的倒角命令。虽然`FILLET`一般用于创建圆角，但如果设置合适的参数，也可以实现倒角效果： - 输入`FILLET`（或使用快捷键F）。 - 在命令行上出现提示时，输入`R`，然后按Enter键。 - 设置圆角半径为所需的倒角长度，比如输入20，然后按Enter键。5. 现在依次选择矩形的每一组相邻边，注意，每次执行命令时，CAD会自动修剪选择的两条边并创建一个圆角。然而由于我们设置的半径较小，实际效果更接近倒角。请注意，上述方法本质上还是依赖于修剪边缘来实现倒角效果。如果完全避免修剪操作，另一种方法是通过手动绘制和调整线段来模拟倒角。这种方法要求更高的精确度和手工操作技巧。手动绘制方法如下：1. 使用直线命令绘制矩形的两条相邻边。假设我们希望倒角的边长均为10个单位。2. 从这两条边的交点开始，分别沿两边方向各绘制一条长度为10单位的线段。3. 连接两条新绘制的线段的末端，即可形成一个三角形的倒角部分。4. 删除原始两条边的多余部分，只保留从交点到倒角点的新线段，以及刚才绘制的斜线段。5. 重复上述步骤直到四个角全部倒角完成。这种手动绘制的方法虽然繁琐，但能够确保不通过软件的自动修剪功能即可实现高精度的矩形倒角。此外，还可以配合其它CAD命令如`OFFSET`（偏移）、`TRIM`（修剪）以及`EXTEND`（延伸）来优化操作，进一步提高精度和效率。总结起来，在CAD中实现矩形倒角而不进行修剪的方法主要包括使用修改后的`FILLET`命令或者手动绘制和调整线段。无论采用哪种方法，都需要用户具备一定的操作经验和CAD知识。不断练习和优化自己的操作技巧，是每一个CAD用户必不可少的成长之路。通过掌握这些技巧，不仅可以提升工作效率，同时也能确保设计作品的质量和精度。
