本文概述

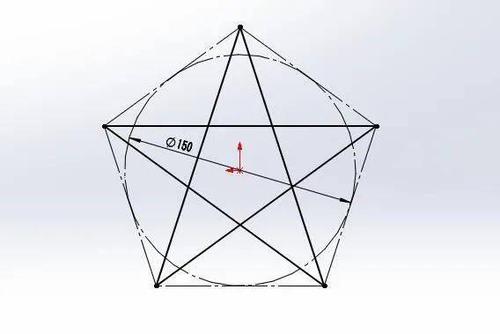

CAD五角星绘制方法：简单易学，这篇文章将指导你如何在CAD软件中快速而准确地绘制一个漂亮的五角星图形。这一过程适用于各种版本的CAD，并且无论你是新手还是有经验的用户，都能轻松掌握。为了绘制一个完美的五角星，我们首先需要了解五角星的构造原理。五角星是一种特殊的多边形，它的五条边具有相同的长度，并且每两个相邻边之间的夹角相等。利用这一特征，我们可以通过几何构图的方法来绘制出一个标准的五角星。首先，打开你所使用的CAD软件并创建一个新项目。在绘图区域中找到并选择“多边形”工具。这个工具通常位于工具栏的基本形状部分。选择“多边形”工具后，在命令行中输入5，以表示我们要绘制一个五边形，然后按下回车键确认。此时，CAD会提示你指定多边形的中心点。你可以在绘图区域中任意点击以确定中心点，或者在命令行中输入精确的坐标值来指定中心点的位置。接下来，CAD将要求你指定多边形的半径长度。你可以直接在绘图区域中拖动鼠标来调节半径大小，或者在命令行中输入具体的半径数值。指定半径之后，你将看到一个正五边形出现在绘图区域中。接下来，我们需要将这个五边形转换成一个五角星。为此，在工具栏中找到并选择“线”工具。然后，从五边形的一个顶点开始，依次连接到对边的顶点，直到形成一个完整的五角星。注意，每个顶点到另外一个顶点之间的连线都必须是直线，因此请确保你在绘制过程中精确地捕捉到每个顶点的位置。如果你的CAD软件支持辅助捕捉功能，可以启用它以获得更高的精度。在完成所有连线之后，原来的五边形已经完全被一个复杂的五角星覆盖了。此时，你可以利用CAD中的修剪工具来删除不需要的部分，只保留五角星的线段。修剪工具通常位于修改工具栏中，通过裁剪多余的部分，可以使得五角星的外观更加清晰和整洁。如果你希望进一步美化你的五角星，可以使用填充工具为星形添加颜色或阴影效果。选择填充工具后，点击五角星的内部区域，然后从颜色选项中选择一种你喜欢的颜色即可。同样地，使用渐变工具也能为五角星添加更加丰富的视觉效果。总之，

CAD

五角星绘制方法不仅简单而且实用，通过上述步骤，你可以迅速创建一个标准的五角星图形。不管是在建筑设计、工程制图还是艺术创作中，五角星都是一种常见且有用的图形。通过反复练习和熟悉这些基本工具，相信你很快就能够在CAD中独立完成各种复杂图形的绘制。希望这篇文章对你有所帮助，祝你在今后的绘图工作中取得更大的进步。
