本文概述

在CAD软件中，阵列对象的功能能够极大地提高设计效率和制作精度。通过阵列命令，可以轻松地在平面图上创建多个相同或相似的对象。这在建筑设计、机械制图以及其他工程领域中尤为重要。

CAD阵列对象的定义和类型

CAD阵列对象是指在计算机辅助设计（CAD）软件中，通过特定命令将一个或多个对象按照一定的规则排列成行列或者环状的一组对象。CAD阵列通常分为矩形阵列和极轴阵列两种类型。

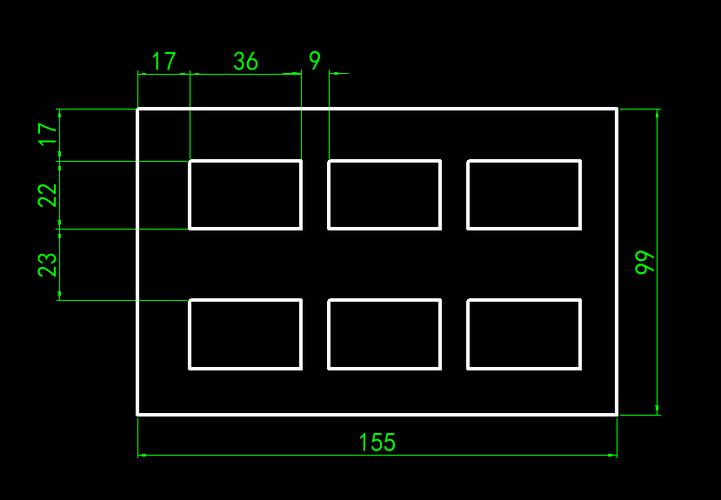

矩形阵列

矩形阵列是指将选定的对象按照设定的行数和列数，生成一个矩形排列的复制。可以指定间隔距离，使得所有对象均匀分布。矩形阵列广泛应用于建筑布局、家具摆放等场景。例如，在设计一个办公楼的平面图时，使用矩形阵列可以快速布置办公桌椅。

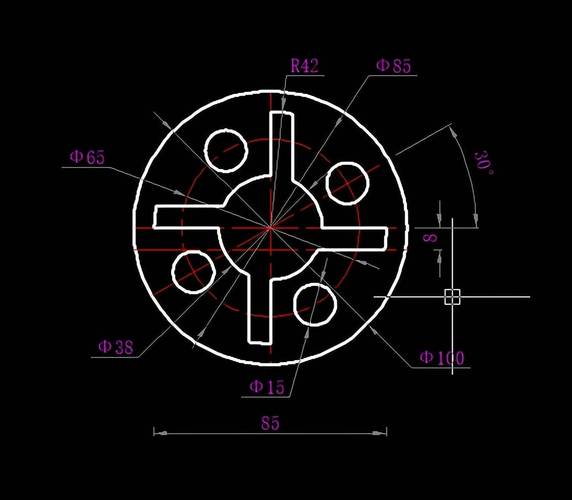

极轴阵列

极轴阵列则是将选定的对象围绕某个中心点按一定角度进行复制排列，形成一个圆形或环形的排列方式。用户可以指定复制对象的数量和旋转角度。极轴阵列常用于机械齿轮、风车叶片等圆形结构的设计。例如，在设计一座观光塔时，可以利用极轴阵列布置螺旋楼梯的踏步。

阵列对象的具体操作

在CAD软件中，创建阵列对象一般包括以下步骤：1. 选择要进行阵列操作的对象；2. 启动阵列命令；3. 选择阵列类型（矩形阵列或极轴阵列）；4. 设置相关参数，如行数、列数、中心点或旋转角度等；5. 确认并完成阵列操作。

步骤详解

以AutoCAD为例，详细说明如何进行一个简单的矩形阵列操作：首先，启动AutoCAD软件并打开一个新项目。绘制一个基本图形，例如一个正方形。然后，选择这个正方形作为阵列的基础对象。接着，在命令行输入“ARRAY”命令，选择矩形阵列。系统会提示输入行数和列数，我们可以按需求输入，例如都输入3，表示创建3行3列的正方形数组。随后，系统会要求输入行间距和列间距，这里我们设置为50个单位。如果一切参数设置无误，确认后便会出现一个3*3矩形阵列的正方形对象组。

注意事项

进行阵列操作时，需要注意以下几点：1. 对象选择要准确：确保所选对象是完整且没有遗漏的；2. 参数设置要合理：根据实际需求设置合理的行列数及间距，否则可能会造成对象重叠或间距过大；3. 预览检查：在最终确认之前，多做几次预览调整，确保阵列效果符合预期。

阵列命令的优势

CAD阵列命令具有以下几个显著优势：1. 提高效率：无需重复绘制相同对象，减少手工操作时间；2. 增强一致性：保证复制对象的尺寸、间距完全一致，提高设计的规范性；3. 简化修改：一旦确定阵列对象，只需修改一个基础对象，其余对象自动更新，方便统一调整。通过以上介绍，可以看到CAD阵列对象命令不仅功能强大，而且操作简便，是工程师和设计师必备的工具之一。在今后的设计过程中，充分利用阵列命令，将大大提升工作效率，优化设计流程。
