## Revit教程:初学者必看的入门指南,打造高效建筑设计!

Revit教程:初学者必看的入门指南,打造高效建筑设计! - BIM,Reivt中文网

### 前言

在现代建筑设计领域,BIM(Building Information Modeling,建筑信息建模)技术正在日益普及,而Autodesk Revit则是其中最为广泛使用的BIM软件之一。Revit不仅具有出色的3D建模能力,还能对建筑的全生命周期进行管理,从概念设计到施工,再到运营维护。对于初学者来说,掌握Revit无疑是一项非常有价值的技能。本指南将详细介绍Revit的基础知识和操作步骤,帮助您快速上手并提高设计效率。

### 一、Revit基础知识

#### 1. 什么是Revit?

Revit是由Autodesk公司开发的一款综合性建模软件,专为建筑设计师、结构工程师和机电工程师量身打造。它支持从设计到施工全过程的数字化建模,能够整合建筑的不同维度信息,实现协同设计和信息共享。

#### 2. Revit的主要功能

- **建筑设计**:通过创建和修改3D模型,可以精确控制建筑的形态与功能。

- **结构设计**:提供各种结构构件的建模工具,如梁、柱、板、墙等。

- **机电设计**:支持暖通空调、电气、给排水等专业系统的建模。

- **文档编制**:自动生成施工图纸、材料清单和工程量统计表。

- **协同工作**:多用户同时工作,实时更新与协调设计方案。

### 二、安装与界面介绍

#### 1. 安装Revit

在安装Revit之前,请确保您的计算机满足以下最低系统要求:

- 操作系统:Windows 10 (64位)

- 内存:至少16GB RAM

- 显卡:支持DirectX 11的图形显卡

- 硬盘空间:至少30GB可用空间

登录Autodesk官网,通过注册并下载官方安装包进行安装。在安装过程中,根据向导提示完成每一步,直到成功安装。

#### 2. Revit界面介绍

打开Revit后,您会看到一个类似于其他Autodesk产品的经典界面布局。主要包括以下部分:

- **启动页面(Start Page)**:包含最近打开的项目、样板文件、新建项目和新建族等快捷入口。

- **功能区(Ribbon)**:功能区按标签页组织,每个标签页包含一组相关的命令和工具。

- **绘图区(Drawing Area)**:显示当前工作的视图,例如平面图、立面图、三维视图等。

- **属性栏(Properties Palette)**:显示和编辑选中元素或视图的属性。

- **项目浏览器(Project Browser)**:组织和访问项目中的所有视图、族、图纸等资源。

### 三、创建第一个Revit项目

#### 1. 新建项目

点击“启动页面”上的“新建”按钮,选择合适的项目样板(如“Architectural Template”),然后点击“确定”进入项目环境。项目样板预设了一些常用设置和标准,可以帮助初学者更快地开始设计。

#### 2. 创建基本建筑构件

##### 墙体

1. 在功能区选择“建筑”(Architecture)标签页。

2. 点击“墙”(Wall)工具。

3. 在属性栏选择合适的墙类型。

4. 在绘图区指定墙的位置和长度,点击鼠标左键开始绘制墙体。

##### 门窗

1. 在“建筑”标签页,选择“门”(Door)或“窗”(Window)工具。

2. 选择想要放置的门窗类型,若没有合适的类型,可以点击“载入族”(Load Family)按钮加载新型材。

3. 将光标移动至墙体上,单击鼠标左键放置门窗。

##### 楼板

1. 在“结构”(Structure)标签页,选择“楼板”(Floor)工具。

2. 选择楼板类型并绘制楼板轮廓,完成后勾选以生成楼板。

#### 3. 创建楼层和屋顶

##### 添加楼层

1. 在“建筑”标签页,选择“楼层”(Level)工具。

2. 输入新楼层的高度,然后在绘图区点击进行放置。

##### 创建屋顶

1. 在“建筑”标签页,选择“屋顶”(Roof)工具。

2. 选择合适的屋顶类型,绘制屋顶轮廓,然后完成创建。

### 四、视图和出图

#### 1. 管理视图

Revit提供了丰富的视图类型,包括平面图、立面图、剖面图和三维视图。可以通过“视图”标签页中的相关工具添加和管理各种视图。

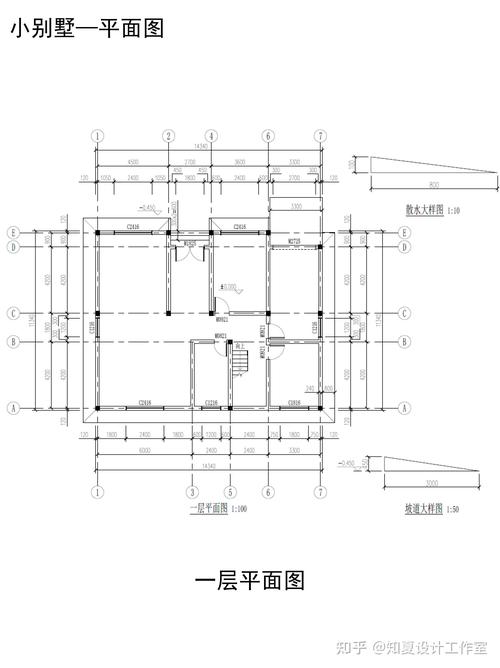

- **平面图**:在项目浏览器中右键点击需要的新平面图,选择“创建平面图”。

- **立面图**:“视图”标签页选择“立面图”,并在绘图区指定方向。

- **剖面图**:“视图”标签页选择“剖面图”,绘制剖切线生成剖面视图。

- **三维视图**:“视图”标签页选择“默认的3D视图”进入三维查看模式。

#### 2. 出图和打印

准备好各类视图后,可以通过“图纸”工具将其组织成图纸集,以便导出和打印。

1. 在项目浏览器中右键点击“图纸(Sheets)”,选择“新建图纸”。

2. 根据需要将视图拖放到图纸中安排布局。

3. 完成图纸集的组织后,点击“文件”-“打印”进行打印设置,并可输出PDF格式的电子图纸。

### 五、提升设计效率的技巧

#### 1. 使用快捷键

Revit支持大量的快捷键,可以显著提高设计效率。建议熟记一些常用快捷键,例如:

- **W**: 墙体(Wall)

- **D**: 门(Door)

- **WI**: 窗(Window)

- **DI**: 尺寸标注(Dimension)

#### 2. 模板和族库

利用模板和族库,可以快速调用常用的构件和设置,提高工作效率。可以自行建立和完善这些资源,以便重复使用。

#### 3. 工作集和协同设计

Revit支持多人协同设计,通过划分工作集和同步变更,共享同一个项目文件。团队成员可以同时进行不同部分的设计,提高整体工作效率。

### 六、进阶学习与资源

Revit的功能非常强大,本文仅覆盖了其基础操作。如果希望深入学习,可以参考以下资源:

- **Autodesk官网和在线帮助文档**:包含全面的官方指南和视频教程。

- **BIM界专家博客和论坛**:分享行业经验和技巧。

- **专业培训机构课程**:系统学习Revit,掌握高阶功能。

### 结语

Revit教程:初学者必看的入门指南,打造高效建筑设计! - BIM,Reivt中文网

通过本指南的学习,相信您已经对Revit有了初步认识,并掌握了一些基本操作方法。在实践中不断应用和探索,才能真正发挥Revit在建筑设计中的强大优势。希望本文对您的学习和工作有所帮助,祝您在建筑设计的道路上取得更多成就!
