本文概述：在CAD软件中，图块是常用的设计元素，了解如何分解和处理这些图块不仅有助于提高工作效率，还能更好地管理和编辑设计项目。本文将详细介绍CAD图块分解的方法以及在实际应用中的注意事项。

在现代计算机辅助设计（CAD）软件中，图块是一种非常重要的功能。它允许设计师创建可重复使用的组或集合，这使得复杂设计的管理变得更加高效。然而，有时您可能需要对这些图块进行修改或分析，而这就需要将图块**分解**开来，以便对其中的各个元素进行独立编辑。

CAD图块的定义

在继续之前，我们先简要回顾一下什么是CAD图块。在CAD软件中，图块被视为一组对象的集合。通过将多个对象组合成一个单一的图块，用户可以在不同的设计文件中进行多次使用，而无需重新创建相同的对象。此功能尤其适用于包含重复元素的大型项目，比如建筑、机械设计等。

为什么需要分解图块

尽管图块为我们提供了极大的便利，但在某些特定情况下，您可能需要对图块内部的结构进行修改。这种情况通常发生在以下几种情境中：1. **个性化设计需求**：原始图块无法满足当前的设计要求，需要对其进行调整。2. **错误修正**：原本的图块中可能存在错误，必须对其进行修改以免影响整个设计。3. **细节完善**：为了增强图纸的精度和专业性，需要对某些细节进行更改。

分解图块的方法

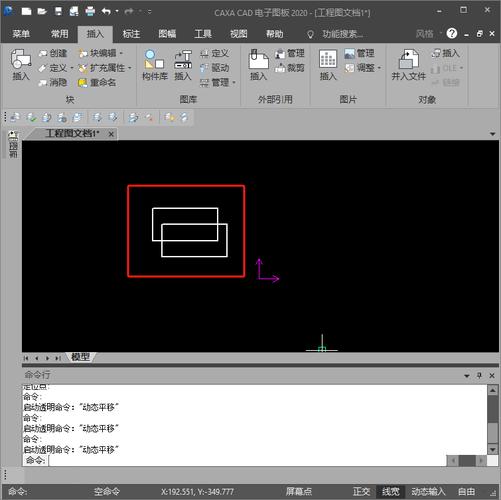

要分解CAD图块，通常需要遵循以下步骤：1. **选择图块**：在软件界面中，用选择工具点击要分解的图块。如果图块较小，可以放大视图以确保选中了正确的对象。2. **使用分解命令**：在大多数CAD软件中，通过输入“explode”命令（或其所在语言的对应翻译）即可实现图块分解。有些软件则提供了图形界面的按钮，用户只需点按即可。3. **确认分解**：执行上述操作后，软件通常会要求用户确认是否确实希望对选择的图块进行分解。一旦确认，图块中的各个元素就会成为独立的对象。4. **编辑独立对象**：完成分解后，各个独立的对象可以像普通图形元素一样进行编辑，包括移动、复制、旋转、缩放等操作。

注意事项

在分解图块时，有一些注意事项需要牢记：- **不可逆操作**：分解图块是一项不可逆的操作，所以在执行前请确保已备份原始文件。- **层级结构**：图块内可能包含子图块，因此执行分解命令可能需要多次，直到所有层级都恢复为基础几何对象。- **属性丢失**：分解后，某些嵌入的属性（如图层设置、颜色等）可能需要手动恢复。

实际应用中的技巧

在实际应用中，为了更好地管理图块和优化工作流程，以下技巧可能会有所帮助：- **创建备用副本**：在分解图块前，最好保存一份文件的备用副本，以便日后如有需要可以快速还原。- **批量操作插件**：对于大量的图块分解任务，可以考虑使用批量操作插件，以提高效率。- **自动化脚本**：如果您需要经常执行类似的任务，可以编写自动化脚本来简化流程。 通过熟练掌握分解图块的技术，设计师们能够更高效地应对变化和挑战，提高工作质量，同时保证项目的灵活性和准确性。这种技能不仅适用于个体操作，也为团队协作提供了更多的可能性。随着CAD软件的不断更新，此类操作将变得更加快捷和智能，因此，保持对新技术和功能的学习也是必不可少的。
