本文概述：在CAD软件中绘制圆形阵列是一项常见的任务，通过学习如何有效地使用阵列功能，可以大大提高设计工作的效率。本文将详细介绍如何在CAD中创建和编辑圆形阵列，帮助读者掌握这一重要技能。

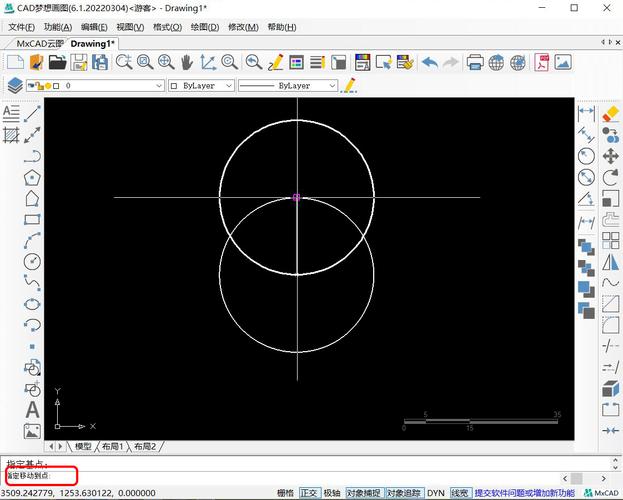

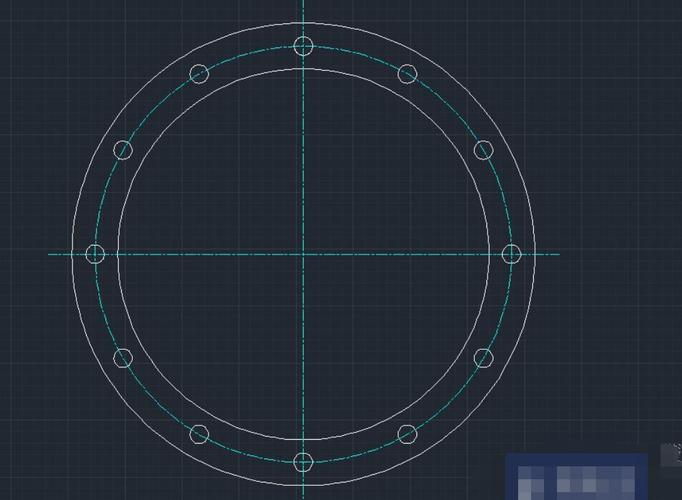

在计算机辅助设计（Computer-Aided Design, CAD）软件中，阵列功能是设计师用来重复图形元素的一种非常有效的工具。在实际设计过程中，设计师经常需要将某一特定形状按一定顺序进行排列，而CAD中的圆形阵列功能正好能满足这种需求。利用圆形阵列，我们可以轻松地围绕一个中心点布置多个对象，例如螺栓、孔洞或齿轮等。接下来，将详细讲解如何使用CAD软件创建和调整

圆形阵列

。首先，确保你使用的是支持圆形阵列功能的

CAD软件

版本。在启动CAD软件后，打开你希望进行操作的绘图文件，或者创建一个新的项目文件以供练习。选择要制作为阵列的基本形状，这可以是任何单个对象或一组对象，如线段、圆、矩形等。在开始操作之前，你需要确定

中心点

，即圆形阵列的中心位置。通常，中心点的选择会影响最终阵列的定位，因此务必准确。如果该点未被明确标识，你可以使用CAD提供的辅助工具如“捕捉”功能来精确设置。接下来，找到

阵列工具

。在大多数CAD软件中，通常可以通过工具栏或菜单找到这个功能。点击阵列工具后，你会看到有不同类型的阵列选项，包括矩形阵列和极坐标阵列。此处我们选择极坐标阵列，因为这就是用于创建圆形数组的功能。在弹出的阵列对话框中，首先要输入阵列对象数量，即你希望围绕中心点放置几份同样的对象。接着，你需要设定

角度增量

，即每个对象之间的夹角。对于完整的360度环绕，该角度一般为360度除以对象数量。如果期望的不只是完整的圆形，比如只需要半圆形分布，那么仅仅调整角度增量就能实现。另外，还可以设定

旋转选项

。这是指在阵列过程中，是否让对象随中心点旋转。根据具体设计需求，可以选择旋转或者不旋转对象。确认所有设置无误后，单击“确定”按钮完成阵列的生成。此时，你可以在工作区中看到已按预设布局排列好的对象。为了确保阵列符合设计意图，建议从多个视角检查。若发现任何问题，可以随时返回并调整参数。在完成基础的阵列布局后，你可能还需要对其进行一些

后续编辑

。这可能包括调整整个阵列的位置、重新设定中心点、改变对象间夹角，甚至删除个别对象而不影响整体结构。许多CAD软件允许用户在生成后的阵列上点击右键以访问更多编辑选项，例如移动、复制、删除甚至是转换成其他形式。理解和掌握如何使用CAD进行圆形阵列的创建和编辑，将大大提升设计师的工作效率，让复杂的设计变得简单易行。通过灵活运用这些工具，在节省时间的同时，实现更高效和精确的设计输出，无疑是一笔宝贵的财富。希望本文内容能够为你的设计工作提供帮助和启发。
