引言

在建筑设计和施工领域，Autodesk Revit 是一个强大的工具，它整合了建筑信息建模 (BIM) 功能，使得专业人士可以高效地进行协作，从而提高生产效率和项目的准确性。本文旨在为初学者提供一份详细的 Revit 入门教程及一些实用技巧，帮助用户更快掌握这一工具。

1. 为什么选择 Revit？

选择 Revit 的原因主要有三个：

- 集成化的设计平台：Revit 结合了建筑、结构、机电等各专业，为协同工作提供了便利。

- 强大的 BIM 功能：BIM 模型能实现信息管理，支持项目全生命周期的管理和维护。

- 高效的建筑设计流程：通过参数化设计和智能构件库，大幅提高设计效率和精度。

2. Revit 基础界面入门

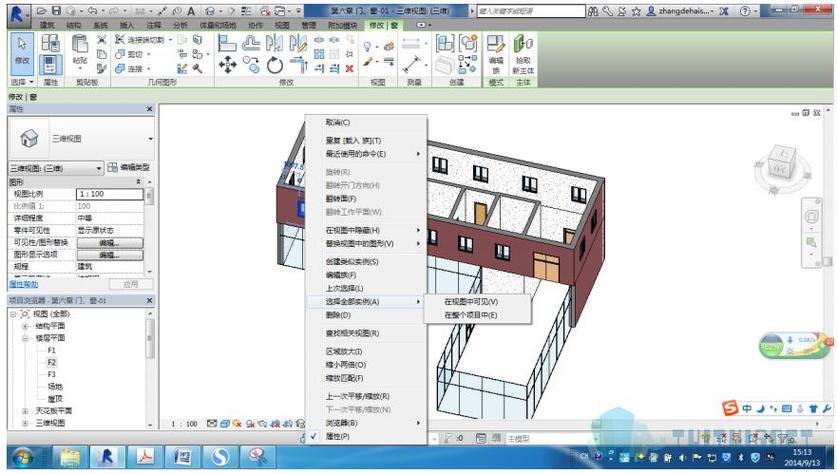

进入 Revit 后，你会看到一个主界面，其中包含一系列功能区和工具栏。

2.1 界面概览

- 快速访问工具栏（Quick Access Toolbar）：位于界面顶部，可自定义常用命令。

- 功能区（Ribbon）：分为多个标签页，每个标签页中包含相关命令组。

- 项目浏览器（Project Browser）：用于查看当前项目中的所有视图、楼层、剖面和构件。

- 属性面板（Properties Palette）：显示选中对象的属性，可以在此修改参数。

- 视图窗口（View Window）：主要的工作区域，用于展示和编辑模型。

2.2 创建新项目

要开始一个新项目，可以点击“文件”菜单，选择“新建”，然后选择“项目”。接着，选择一个适当的模板，根据项目类型选择不同的模板可获得预置的楼层、视图和样板。

3. 建立基础模型

Revit 以三维建模为核心，以下是建立基础建筑模型的步骤。

3.1 墙体绘制

在功能区选择“建筑”选项卡，点击“墙”（Wall）工具。根据所需的墙类型，在属性面板中调整参数，如高度、厚度和材料。在视图窗口中单击以建立墙体，按住 Shift 键可以锁定线条水平或垂直方向。

3.2 添加门窗

在“建筑”选项卡，点击“门”（Door）或“窗”（Window）工具，然后在模型中的相应位置单击放置。可以通过属性面板调整尺寸和类型，并通过拖动和旋转进行精确定位。

3.3 创建楼板

在“建筑”选项卡选择“楼板”（Floor）工具，使用草图模式来画出楼板形状。完成后点击绿色勾号确认。楼板的厚度和材料可以在属性面板调整。

3.4 添加屋顶

选择“建筑”选项卡中的“屋顶”（Roof）工具，同样使用草图模式画出屋顶形状，可以选择平屋顶或坡屋顶。通过修改坡度参数，可以创建不同形式的屋顶。

4. 精细化模型设计

基础模型完成后，可以进一步增强模型细节。

4.1 调整构件参数

每个构件都有其参数集，可以在属性面板进行调整。例如，可以修改墙的材料使其符合实际建筑需求，或调整窗户的开合方式。

4.2 使用族库

Revit 提供了大量的预置族库（Families），这些族可以直接插入项目中，如家具、电器等。用户还可以创建自定义族，通过“新建族”（New Family）选项，根据需要设计独特的构件。

5. 生成视图与图纸

模型完成后，需要将其转换为图纸和视图，以便施工和审批。

5.1 创建平面图

在项目浏览器中，右键点击“楼层平面”（Floor Plans）并选择“新建楼层平面”。选择需要显示的楼层即可生成对应的平面图。可以通过“视图范围”（View Range）设置控制可见部分。

5.2 创建立面图和剖面图

在项目浏览器中找到“立面图”（Elevations）和“剖面图”（Sections）。通过绘制剖切线来生成剖面图，并可以通过视图样式选择线性、隐藏线等不同显示方式。

5.3 出图

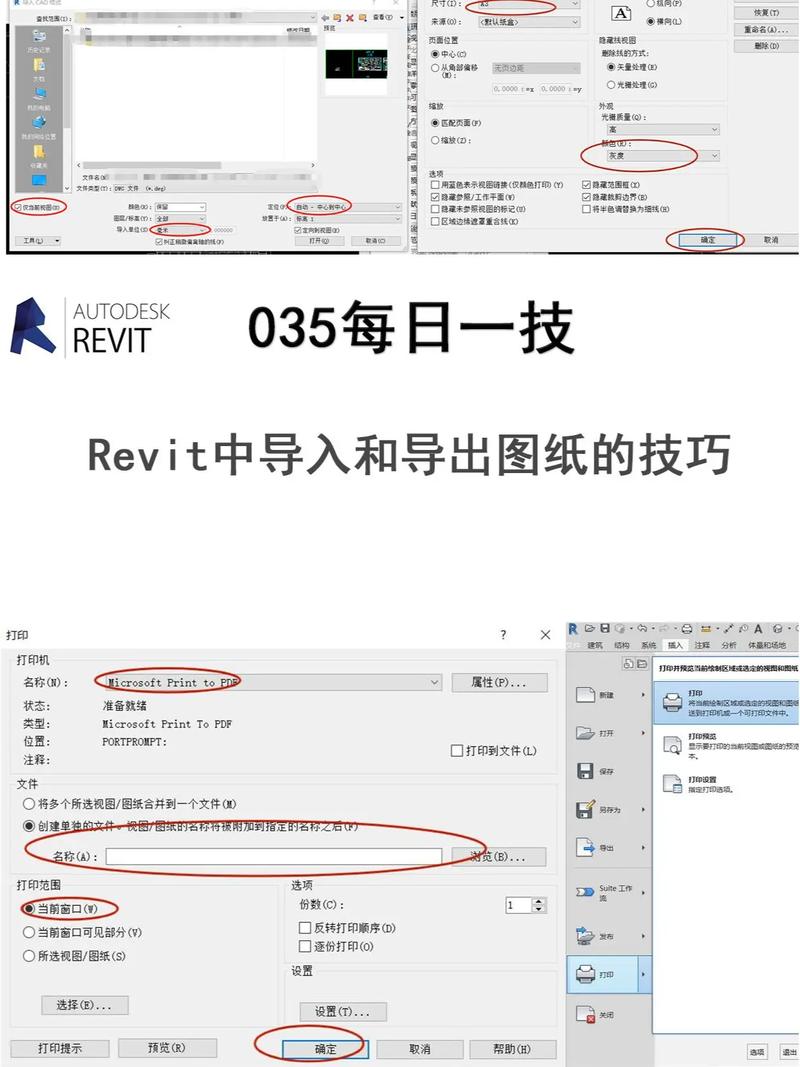

在“文件”菜单选择“导出”（Export），可以将视图导出为 DWG、PDF 等格式。此外，Revit 支持直接打印图纸，可以通过“打印”选项选择合适的打印机和纸张设置。

6. 协作与共享

Revit 非常强调团队协作和数据共享，以下是一些协作技巧：

6.1 工作共享

启用工作共享（Worksharing）功能，将项目文件拆分成多个子文件，团队成员可以分别工作在自己的本地文件上，再通过同步更新到中心文件。

6.2 云协作

Autodesk 提供了 BIM 360 云服务，用户可以利用云平台进行实时协作，分享模型数据，跟踪项目进度，进行版本控制和权限管理。

7. 实用技巧与常见问题

为了提升工作效率，以下是一些实用技巧和应对常见问题的方法：

7.1 快捷键

熟悉常用快捷键，如 Ctrl + S 保存，Ctrl + Z 撤销，AL 对齐工具，DI 尺寸标注等，可以大幅提高操作速度。

7.2 参数化设计

利用 Revit 的参数化设计，可以通过公式和条件语句控制构件的几何和材质变化，实现更加灵活多变的设计效果。

7.3 常见问题

- 模型消失：可能是视图范围设置不当，检查视图范围或层级过滤设置。

- 材质显示异常：确认材质贴图文件路径正确，如果仍然有问题，尝试重载材质文件。

结论

Revit 是一款功能强大的 BIM 软件，通过本文介绍的基本操作和技巧，新手用户可以更快地上手并逐步掌握其强大的功能。通过反复实践和不断学习，用户可以利用 Revit 实现复杂的建筑设计和高效的项目管理，最终在竞争激烈的行业中占据优势。希望这篇文章能够帮助你迈出 Revit 学习的第一步，开启成功之路。
