本文概述

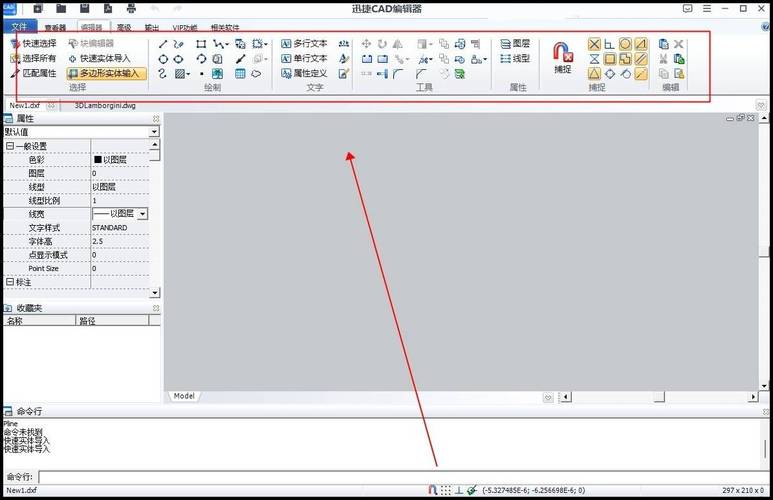

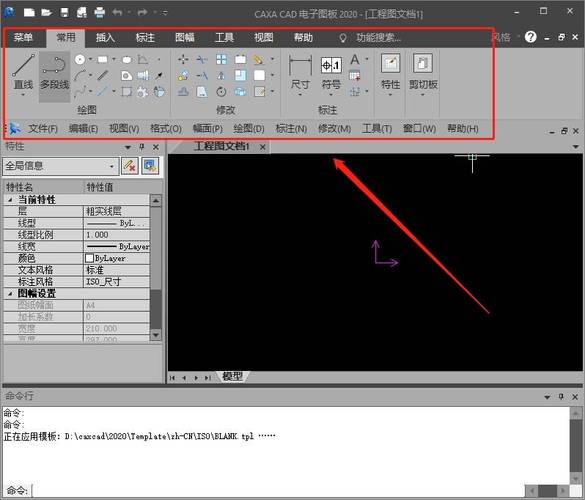

在使用CAD（计算机辅助设计）软件进行设计和绘图时，阵列编辑栏提供了丰富的功能工具，使设计过程更加高效和精确。以下是对CAD阵列编辑栏主要功能工具的详细说明。

复制

：复制是CAD中最基本的操作之一，通过使用复制功能，用户可以快速生成多个相同的对象。这对于创建重复的图形元素非常有用，比如建筑平面图中的窗户或家具布局。

旋转

：旋转功能允许用户围绕指定的基点对对象进行旋转。用户可以手动输入角度值，也可以通过鼠标拖动来调整角度。旋转常用于创建对称图形或者调整对象的方向。

缩放

：缩放功能可以改变对象的大小比例。用户可以输入具体的缩放比例，或者选择参考点进行缩放。这个工具非常适合用于需要调整对象尺寸以适应特定区域的情况。

阵列

：阵列功能是CAD中一个非常强大的工具，它能够帮助用户快速创建一系列规则排列的对象。阵列分为两种主要类型：矩形阵列和极轴阵列。矩形阵列允许用户在行和列中复制对象，而极轴阵列则让用户围绕中心点沿圆周排列对象。

镜像

：镜像功能使得用户可以创建对象的对称副本。通过选择镜像线，用户可以获得原始对象的镜像映像，这对设计对称结构或元件来说非常方便。

偏移

：偏移功能允许用户按指定距离平行地复制对象。例如，用户可以创建与现有线条平行的多条线，用于表示道路或管道的边界。

修剪

和

延伸

：修剪功能用于删除不需要的线段或部分对象，用户只需选择要保留的部分，然后点击要修剪的对象即可。而延伸功能则可以将对象延长到与其他对象相交的地方。

打断

和

合并

：打断功能可以将一个对象分成两部分，而合并功能则用于将多个对象合并成一个整体，例如将多条线段连接成一条连续曲线。

阵列路径

：阵列路径功能允许用户沿着指定路径排列对象。用户可以选择现有的曲线作为路径，并指定对象间的间距。这在创建依路径分布的物体时非常实用，比如栅栏或链条等。

调整对象属性

：CAD阵列编辑栏还包括各种用于调整对象属性的工具，如颜色、线型、层级等。用户可以通过这些工具对对象进行细腻的视觉和结构调整。通过以上介绍，我们可以看到，CAD阵列编辑栏的功能工具极大地提升了设计工作的效率和准确性。无论是复制、旋转、缩放，还是更复杂的阵列和镜像，这些工具都在不同的场景下提供了便捷的解决方案，使用户能够专注于创意设计，而不必担心繁琐的重复劳动。同时，修剪、延伸等修改工具则为用户提供了灵活的编辑能力，确保每个细节都符合设计要求。总之，掌握CAD阵列编辑栏的各项功能工具，将使用户在设计工作中如鱼得水，事半功倍。
