本文概述：在CAD绘图中，修剪和环形阵列是两项非常重要的技能。通过优化这两项技巧，可以显著提升绘图的效率和精度。本文将详细介绍如何使用修剪工具和环形阵列功能，并提供一些实用的提示和技巧，帮助你更好地掌握CAD绘图。

在CAD（计算机辅助设计）软件中，**修剪**和**环形阵列**是两个常用的功能，可以帮助用户快速创建和修改图形。这两项功能不仅可以提高工作效率，还能确保绘图的精确性。下面我们就来详细了解一下这两项技能以及它们的优化方法。

修剪工具的使用

**修剪**命令在CAD中用于删除多余的部分，使得图形更加清晰和简洁。使用修剪工具时，用户可以选择要保留或删除的部分，从而达到精简图形的目的。基本步骤：1. 选择 **修剪** 工具。2. 选择边界对象，即你希望通过这些对象来限定修剪区域的线条。3. 点击需要修剪的部分进行修剪。优化技巧：- 在选择边界对象时，尽量选择那些能够完整包围需要删除部分的线条，这样可以提高修剪的准确性。- 利用快捷键“TR”可以快速调用修剪命令，提高操作速度。- 使用“选择全部”功能（即按下Enter键）可以快速选择所有对象作为边界对象，适合处理复杂图形。

环形阵列的使用

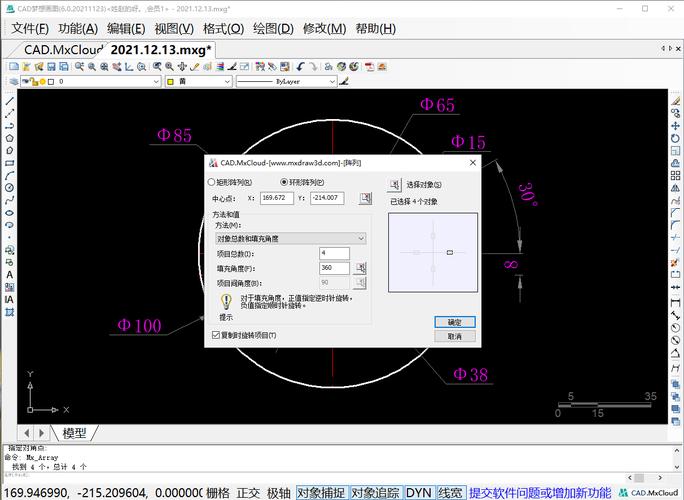

**环形阵列**命令用于重复一个或多个对象，并沿着圆周分布。这个功能在制作具有对称性的图形或布局时非常有用。基本步骤：1. 选择 **环形阵列** 工具。2. 选择要阵列的对象。3. 指定圆心点，即阵列中对象旋转的中心点。4. 输入阵列的数量和角度。优化技巧：- 在指定中心点时，可以使用捕捉工具以确保定位的准确性。- 合理设置阵列的数量和角度，避免过度密集或过度分散的情况，从而保持图形的美观和协调。- 如果需要调整阵列的参数，比如数量或者角度，可以使用动态输入功能实现实时预览，方便调整。

整合使用技巧

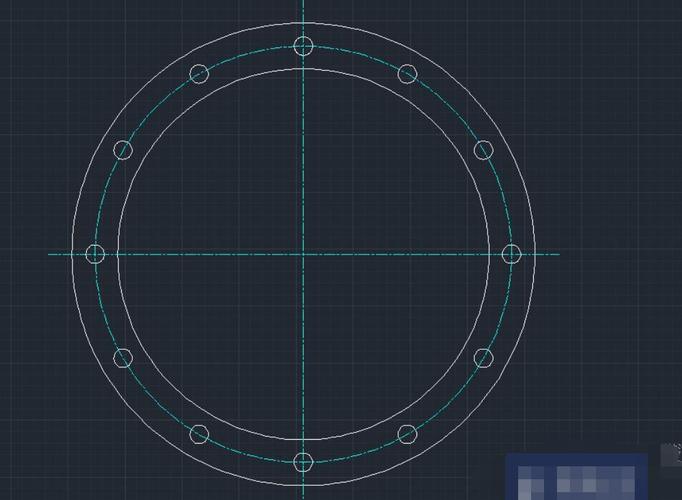

在实际绘图过程中，合理搭配使用 **修剪** 和 **环形阵列** 可以大大提高工作的效率。例如，在设计机械零件时，可以先使用环形阵列生成对称的孔位布局，然后利用修剪工具删去不必要的部分，得到最终的设计结果。以下是一个实际应用实例：1. 绘制一个圆并在其周围布置若干相同大小的小圆。2. 使用 **环形阵列** 命令，以大圆的圆心为中心，将小圆均匀分布在大圆周围。3. 选中大圆，执行 **修剪** 命令，通过选择每个小圆外侧的弧段来删除大圆的一部分，形成类似花瓣的设计效果。这种组合使用的方法，不仅能够很好地完成任务，还能使图形更加规整和美观。总结起来，熟练掌握 **修剪** 和 **环形阵列** 两项技能，并加以灵活运用，是提高CAD绘图效率的关键。同时，通过不断练习和积累经验，你也可以发现更多优化技巧，进一步提升绘图水平。希望本文的介绍和建议，能够帮助你更好地掌握这两项技能，在日常绘图工作中取得更好的效果。
