本文概述：CAD（计算机辅助设计）是一种广泛应用于工程、建筑、制造等领域的设计工具，它能够帮助设计师在二维和三维空间中准确地绘制出各种图形和结构。在CAD绘图过程中，阵列功能是一个非常重要的工具，尤其是环形阵列，它可以帮助用户在指定的中心点周围，按照一定的角度和数量，均匀地排列多个对象。本文将围绕“CAD环形阵列绘图练习优化”进行探讨，主要介绍环形阵列的使用技巧，如何优化操作，提高绘图效率，并通过实际练习展示具体操作过程。

CAD环形阵列的基本概念

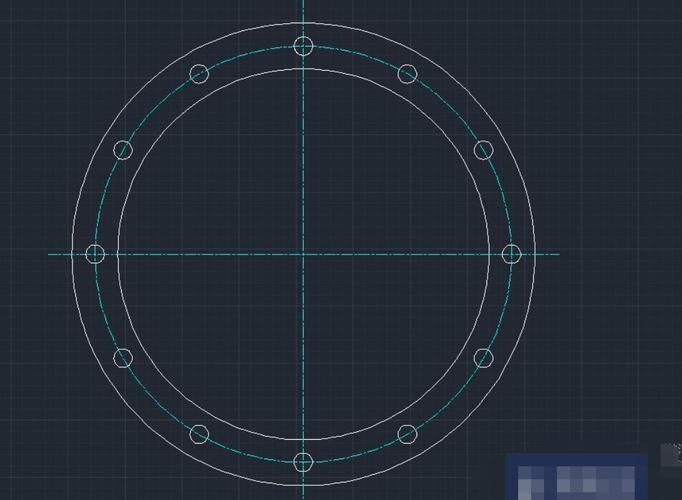

在CAD软件中，环形阵列是指按照指定中心点，围绕某一圆周或某一方向对对象进行均匀排列的操作。环形阵列常用于创建类似齿轮、轮廓、孔洞分布等图形。通过这种方式，可以快速、精准地生成多个具有相同间隔和角度的对象，从而提高绘图效率。环形阵列在设计中常常用于机械设计、建筑结构、管道布局等方面。为了更好地理解如何优化环形阵列操作，首先需要掌握其基本使用方法和关键参数设置。

环形阵列的操作步骤

在CAD中执行环形阵列的步骤相对简单，但需要注意的是参数的选择会直接影响到最终结果的准确性和美观性。通常，环形阵列的基本步骤如下：1. 选择需要阵列的对象：可以是点、线、圆、多边形等。2. 启动环形阵列命令：在命令行输入“ARRAY”并选择环形阵列选项，或通过工具栏上的阵列按钮进行操作。3. 设置阵列的中心点：这是指定阵列围绕的基准点，通常设置为某个对象的中心或图形的某个特定位置。4. 定义阵列的数量和角度：在参数设置中，需要指定阵列的数量以及各个对象之间的夹角。例如，设置阵列数量为6个，角度为360度，那么每个对象之间的角度就是60度。5. 完成操作并检查效果：阵列完成后，需要检查排列效果是否符合预期，确保对象的间隔和位置符合设计要求。通过这些基本步骤，用户能够快速完成环形阵列操作。然而，对于复杂的设计任务，单纯的环形阵列可能无法满足精细化的要求，因此在实际使用中需要进一步优化操作技巧。

环形阵列优化的关键技巧

环形阵列虽然在操作上较为简单，但在复杂的设计场景中，如何进行优化，提高效率和精度，是非常重要的。以下是几种常见的优化技巧：1. **使用捕捉功能**：在进行阵列操作时，利用CAD的捕捉功能可以更加精确地定位阵列中心点或对象位置。例如，可以通过“端点”、“中点”或“圆心”等捕捉模式，确保阵列的准确性和对称性。 2. **合理设置阵列的数量与角度**：有时我们需要阵列的对象不仅在数量上有所要求，还需要它们符合特定的角度要求。此时，用户可以通过调整“阵列角度”和“对象数量”的比例，灵活控制每个对象之间的间距。例如，设置阵列角度为120度，数量为3个对象，就能精确实现每个对象间隔120度的阵列。3. **利用参考对象进行阵列**：在一些设计中，我们可能需要将多个对象组成一个环形阵列，而这些对象之间的相对位置需要通过参考线或参考点来确定。利用“参考对象”功能，可以更加精准地设置阵列的中心和对象之间的关系，避免出现错位或间隔不均的情况。4. **组合与复制功能的结合**：当多个环形阵列的对象彼此存在某种关系时，可以通过组合和复制功能，先生成一个基础阵列，然后将这个阵列进行复制或旋转。通过这种方式，可以大大节省绘图时间，并且提高阵列的整体协调性。

环形阵列在实际案例中的应用

为了更好地理解环形阵列在设计中的应用，我们可以通过实际案例来展示其优化效果。假设我们在设计一个齿轮时，需要绘制齿轮的多个齿条。如果手动绘制每个齿条，将非常耗时且容易出现误差。而通过环形阵列功能，用户只需绘制一个齿条，设定阵列的数量和角度，便可快速生成整个齿轮的齿条分布。在这个过程中，合理设置阵列的数量和角度，确保每个齿条的位置准确且均匀，从而确保齿轮的机械性能和外观符合要求。此外，通过结合CAD中的其他功能，如捕捉、复制等，我们可以进一步优化阵列操作，快速完成复杂的齿轮设计。

常见问题与解决方法

尽管环形阵列是一个非常实用的工具，但在实际操作中，用户可能会遇到一些常见问题，例如阵列中心点位置不准确、阵列对象间距不均匀等。这些问题通常可以通过以下方法来解决：1. **检查阵列中心点**：确保阵列的中心点设置准确，避免由于错误的中心点位置导致阵列错乱。使用CAD的捕捉工具可以帮助精确定位中心点。2. **调整阵列的数量与角度**：如果阵列对象之间的间隔不均匀，可以通过重新设置阵列的数量或角度来解决。例如，调整阵列角度使得对象之间的间隔更加均匀。3. **检查参考对象的关系**：如果使用参考对象进行阵列，确保参考对象与阵列对象之间的关系正确，避免因参考对象设置不当而导致阵列不符合要求。

总结

环形阵列是CAD中一项非常实用的绘图工具，通过灵活的设置和操作，用户可以轻松完成多个相同对象的均匀排列，节省大量绘图时间。通过本文的介绍，您应当能够更好地理解环形阵列的基本概念、操作步骤和优化技巧。在实际设计中，通过合理使用捕捉功能、调整阵列数量与角度、利用参考对象等手段，可以显著提升绘图效率和精度。掌握这些技巧，将大大提高您的CAD绘图水平，并帮助您在工程设计中更好地应用这一功能。
