本文旨在详细说明如何在CAD软件中绘制防火卷帘门按钮盒的图标。防火卷帘门广泛应用于各种建筑环境中，其按钮盒作为操作的重要组成部分，需要准确清晰的图标表示。这篇文章将指导你通过几个关键步骤来完成这个图标的绘制，以确保其功能性和美观性。

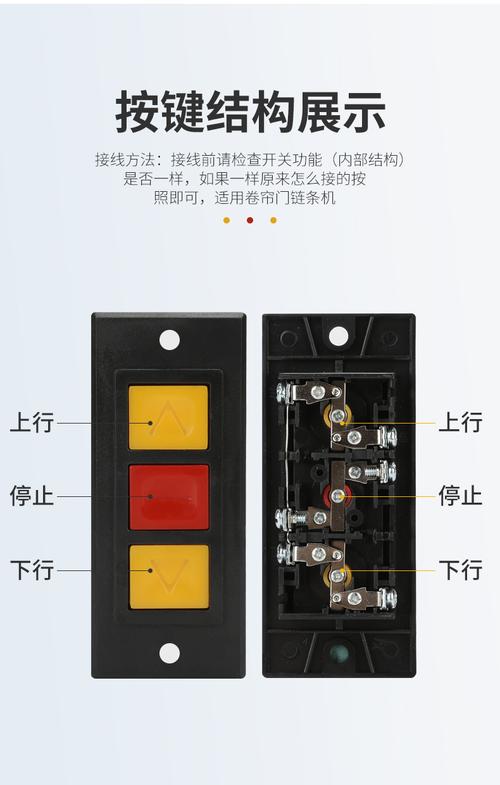

在开始绘制之前，首先需要明确防火卷帘门按钮盒的基本需求和外观特征。一般情况下，按钮盒包含几个主要部分，如上升、下降和停止按钮。不同项目可能会有特殊要求，因此必须首先确认设计参数。

准备工作

在进行绘制之前，我们需要做好几项准备工作：1. **选择合适的软件**：确保使用正版本的CAD（例如AutoCAD）软件，这将提供足够的工具来实现复杂的设计。2. **准备好相关资料**：包括防火卷帘门按钮盒的技术资料或规格书，这些资料能够帮助确定各个按钮的位置和大小。

创建新文件

打开CAD软件并创建一个新的绘图文件。设置页面尺寸和比例往往是第一步。对于一个标准按钮盒来说，一个实用的比例可以是1:1，这样能确保每个部分的尺寸都是可控且精确的。

绘制外框

在起点处绘制一个矩形或方形，代表按钮盒的外框。使用“RECTANGLE”命令，可以快速创建一个规则的矩形。如果按钮盒的尺寸为100mm x 150mm，那么输入相应的数值即可生成一个符合规格的外框。

划分内部区域

根据预先准备好的技术资料，将按钮盒内部划分为不同的区域。使用“LINE”命令，在外框内绘制垂直和水平线，把盒子划分成比如说三个部分，对应上升、下降和停止按钮的位置。

绘制按钮

使用“CIRCLE”命令，在相应的区域中绘制圆形按钮。通常按钮的常见尺寸为20mm到30mm直径。确保每个按钮之间的距离合理，不仅方便操作，也美观。

添加文字标签

利用“TEXT”命令，在每个按钮旁边添加文字标签，比如“UP”、“DOWN”和“STOP”。这些标签应该放在按钮的正下方或者正上方，根据整体设计的协调性进行调整。文字大小要适合整个设计风格，通常字体高度在5mm到7mm之间比较合适。

修饰细节

为了使图标更加专业和美观，可以进一步添加一些细节。例如，使用“OFFSET”命令给按钮加一些边框线条，或是用“TRIM”命令去掉不必要的多余线段。此外，还可以使用“FILLET”命令对外框的角进行倒圆处理，使之显得更柔和。

检查和保存

在完成所有的绘制工作后，最后一步就是仔细检查整个图纸是否有缺陷或错误。确认无误后，保存文件。推荐保存多个格式，例如DWG和PDF，以便以后查看或者打印。通过以上几个步骤，你已经掌握了如何在CAD软件中绘制一个防火卷帘门按钮盒图标。这不仅是一个实用的技能，也可以提升你的设计能力和专业水平。在实际设计过程中，可能还会遇到具体项目的特殊需求，要灵活应对，合理修改设计。希望这篇指南能对你的绘制过程有所帮助。
