本文概述：CAD三通阀图例绘制的优化方法旨在提高绘制效率、规范化设计和降低错误率。通过系统化的方法步骤，可以更好地实现此目标。

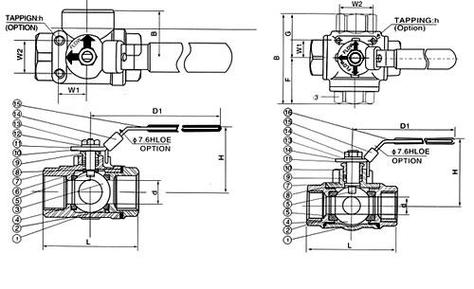

为了在CAD中高效、准确地绘制三通阀图例，首先要了解三通阀的基本结构和功能。通常，三通阀具有三个口，用于连接不同的管道并控制流体的流向。因此，绘制其图例时需要准确表示出各个端口及其相对位置。

一、前期准备工作

在开始绘制之前，应确保掌握CAD软件的基本使用技巧以及相关标准。为达到规范化效果，最好参考适用的工程制图标准，如国标或行业标准。此外，需要准备好必要的绘图工具和素材，包括线条、文字标注和符号等。

二、绘制三通阀的步骤

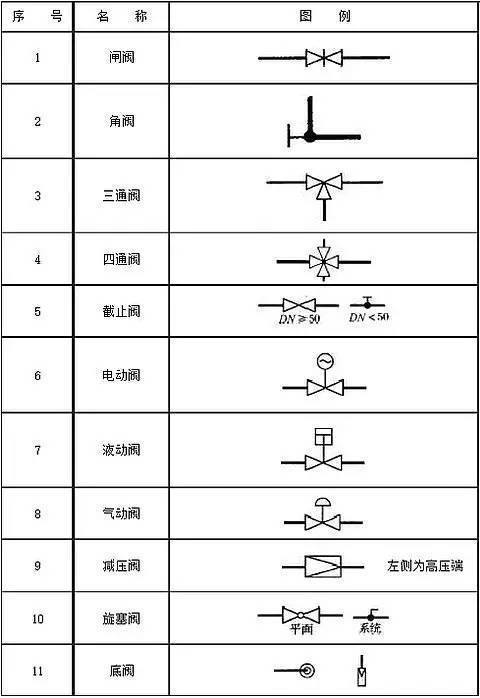

1. **确定三通阀的位置**： 在图纸上选择合适的位置放置三通阀图例，以便与其他部件或管道合理连接。通常在管道系统图中预留足够的空间给三通阀。2. **绘制基本形状**： 使用直线或圆形工具绘制三通阀的基本形状。三通阀的图例通常由一个“T”形符号表示，其中垂直部分代表主通道，而水平部分代表支路。3. **添加端口和标注**： 确认每个端口的具体功能（如进水口、出水口和旁通口），然后在图中明确标注各端口的名称和方向。可以使用箭头或其他标识来表示流向。4. **调整细节**： 根据实际需要，对图例的尺寸和比例进行调整，以确保整个图纸的美观和可读性。同时检查是否存在遗漏的标注或不准确的线条，并进行修正。5. **保存和输出图纸**： 完成所有绘图工作后，最大限度地利用CAD软件的功能保存和导出图纸，确保将图纸保存为常用格式如DWG或DXF，以便后续的修改和审阅。

三、优化技巧

1. **使用模板和块**： 利用CAD软件的模板和块功能，可以大幅提升绘图效率。创建标准化的三通阀图例块，并保存到模板库中，方便以后调用和复用，减少重复劳动。2. **层次管理**： 合理利用CAD软件的图层功能，将不同类型的元素分配到不同图层上，例如，将阀门、管道、标注文字分别放在不同的图层上，这样可以更方便地进行管理和编辑。3. **自动化工具**： 借助CAD的脚本或插件，可以进一步简化绘图过程。例如，通过编写LISP脚本，实现三通阀图例的自动生成，从而节省时间和精力。4. **定期校对和更新**： 定期对绘制的图纸进行校对，确保其符合最新的标准和实际情况。根据反馈和实践中的发现，不断优化绘图方法和图例内容，使其更加精准和高效。

四、总结

在CAD中绘制三通阀图例不仅仅是一项基础的操作，而是涉及到工程项目中关键节点的规划和呈现。通过合理的前期准备、系统的绘制步骤和有效的优化技巧，可以显著提升工作效率，减少错误发生，最终提高整个项目的质量和可靠性。上述方法提供了一个系统化的框架，能够帮助工程师更好地完成这一任务。
