本文概述：本文将详细探讨在CAD软件中如何有效优化平衡阀图例的绘制方式，从而提高设计效率和图纸质量。

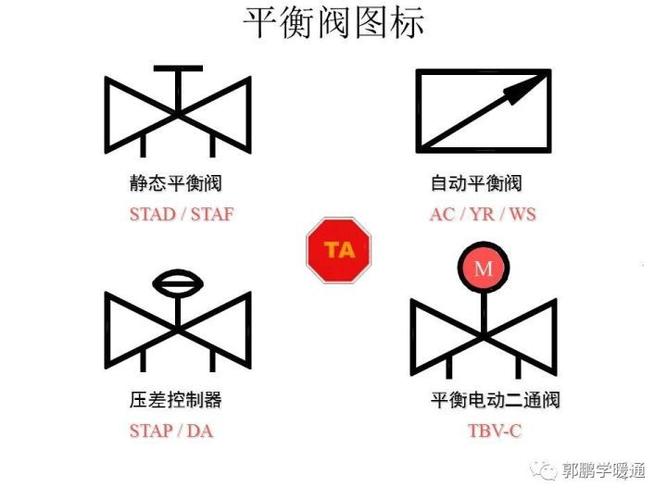

在工程设计中，**CAD**（计算机辅助设计）软件是必不可少的工具，用于创建详细的技术图纸。平衡阀作为流体控制系统中的关键组件，其图例的准确绘制对设计项目的成功至关重要。为了提升工作效率和保证图纸的准确性，我们需要通过一些技术手段和方法来优化平衡阀图例的绘制方式。首先，选择适当的**图层结构**对组织和管理CAD图纸非常重要。图层管理不仅有助于提高绘图的整洁度，还能使不同类型的数据清晰分离。例如，可以为不同种类的阀门、管道和注释分别设置独立的图层。这有助于在复杂的设计中快速识别和平衡阀相关的所有元素，提高整体编辑和查看效率。此外，通过合理使用图层，还可以更方便地进行批量修改和更新，避免因手动调整导致的误差。其次，在绘制图例时应用**标准化**是一大关键步骤。实施公司或行业标准，不仅能确保图纸的一致性，还能减少沟通误差。常见的做法包括使用统一的符号库、尺寸标注以及线型线宽。通过使用**块引用**（Block Reference），可以预先定义好平衡阀的标准图例，并在需要时快速插入到图纸中。这不仅使插入过程更加快捷，还能避免重复绘制带来的低效。针对具体的平衡阀图例，可以采用更先进的设定，比如**参数化设计**。参数化设计允许用户通过改变某些参数值来自动调整图例的各个部分，这样在设计过程中如果出现调整要求，只需修改几个参数，即可同步更新所有相关图例，极大地减少了手动修改的工作量和错误概率。此外，利用CAD软件中的**宏命令**和脚本程序，可以进一步简化重复性工作。通过编写和执行特定任务脚本，可以实现自动化操作，如批量创建图例、自动生成标注及编号等。这不但节省了大量时间，也降低了人为失误的风险。另外，善用**模板文件**也是一种有效的优化方式。模板文件可以包含预先设置好的图层、标准符号、标题栏等，用户可以直接以这些模板为基础开展工作，而无需每次从零开始。这一方法有助于保持图纸风格的一致性，提高整体工作效率。优化**CAD绘图环境**，比如调整合适的快捷键设置、自定义工具栏等，也能显著影响工作效率。通过设置符合自己工作习惯的快捷键和工具栏布局，能减少查找和点击所需的时间，进一步提高绘图的流畅度。最后，不可忽视的是**培训和学习**。定期的技能培训和软件更新学习能够确保设计人员始终掌握最新的工具和方法，从而在绘制平衡阀图例时运用最优的技术和策略。通过实践积累经验，并与同行交流分享，将会持续改进绘图质量和效率。综上所述，优化CAD平衡阀图例的绘制方式需要从多方面入手，包括合理使用图层、标准化设计、参数化绘图、编写宏命令与脚本、利用模板文件、改进绘图环境以及持续的培训与学习。通过综合运用这些技术和方法，可以显著提高绘图效率，减少人为错误，确保图纸的高质量和一致性，为工程项目的顺利推进提供坚实支持。
