## 引言

Autodesk Revit 是一款功能强大的建筑信息模型（BIM）软件，广泛应用于建筑设计、结构工程和机电工程。无论你是刚刚开始接触Revit的新手，还是已经有一定经验的高级用户，本指南将帮助你提高使用效率，实现高质量的制图效果。本文将从基础入门，逐步深入高级技巧，帮助你掌握Revit中高效制图的方法。

## 一、基础入门

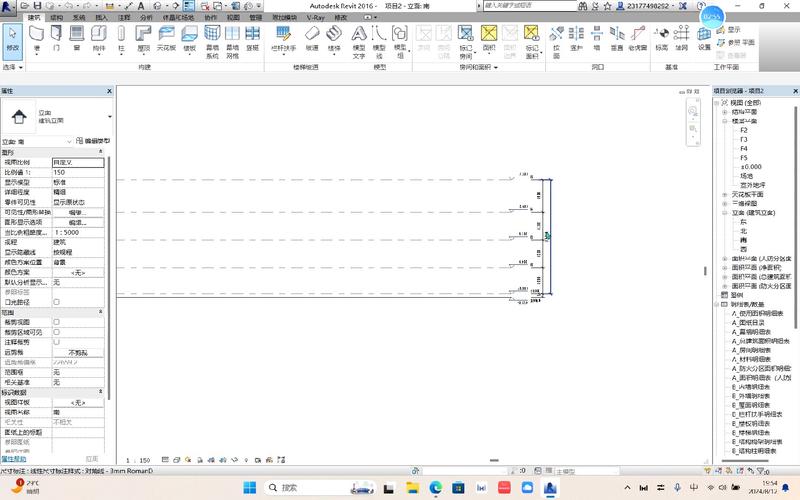

### 1. 熟悉Revit界面

打开Revit后，熟悉其界面是第一步。主要界面由以下几部分组成：

- **快速访问工具栏**：常用命令快捷按钮，如保存、撤销。

- **功能区（Ribbon）**：按工作流程分组的各类命令和工具。

- **项目浏览器**：列出项目中的视图、楼层、族（families）等。

- **属性面板**：显示选定对象或当前视图的属性。

- **绘图区域**：主要的绘图工作区。

### 2. 创建新项目

在Revit中创建新项目十分简单，只需点击“文件”>“新建”>“项目”。选择合适的样板文件（如建筑模板或结构模板）来开始你的项目。

### 3. 设置基本项目参数

在开始绘图前，需要设置项目的基本参数，包括单位设置、楼层标高、网格线及轴线。确保所有这些都准确无误，以便在后续的制图过程中减少错误。

### 4. 基本绘图工具

Revit提供了一系列绘图工具，例如墙体（Wall）、柱子（Column）、梁（Beam）和窗户（Window）。通过这些工具，可以轻松创建建筑的基本框架。了解每个工具的使用方法和参数设置，是新手必须掌握的基本技能。

### 5. 视图管理与导航

学会如何在不同的视图间切换，例如平面图（Plan View）、立面图（Elevation View）和三维视图（3D View），是高效工作的关键。可以通过项目浏览器快速找到并切换到需要的视图。

## 二、高级技巧

### 1. 参数化设计

Revit最强大的功能之一就是其参数化设计能力。利用族编辑器（Family Editor），可以创建参数化的构件，使得设计更具灵活性。例如，你可以创建一个可调整高度和宽度的窗户，当你修改参数时，窗户会自动更新。

### 2. 使用视图模板

视图模板是提高工作效率的重要工具。可以预设视图的显示样式、可见性和图层设置，并应用于多个视图。这样不仅可以保证项目的一致性，还能大幅减少重复劳动。

### 3. 利用过滤器和选择集

过滤器（Filters）和选择集（Selection Sets）是管理复杂项目的利器。通过过滤器，可以按特定条件筛选并显示对象，比如按类型、材料或阶段。选择集则允许你保存特定对象的选取，方便快速操作。

### 4. 自定义快捷键

Revit内置了大量快捷键，但也允许用户自定义。合理设置快捷键，可以极大地加快工作速度。例如，你可以将“W”设置为绘制墙体，将“C”设置为绘制柱子。

### 5. 自动布图和明细表

布局图纸和生成明细表是建筑制图的重要环节。Revit的自动布图功能，可以根据设定的版式自动排列视图，大幅提高效率。而通过明细表功能，可以快速生成诸如材料清单、房间面积表等。

### 6. 协作与协调

Revit支持多用户协同工作，通过中心文件（Central File）和局部文件（Local File），多名设计师可以同时在一个项目上工作，实时更新和同步。利用冲突检测（Clash Detection）功能，可以提前发现并解决设计中的干涉问题。

### 7. Dynamo脚本编写

对于希望进一步提升工作效率和实现复杂操作的用户，可以学习使用Dynamo。Dynamo是Revit的可视化编程工具，通过节点连接，可以实现批量处理任务、自动化重复操作及创建复杂几何形态。

## 三、实践案例

### 案例一：办公楼设计

假设现在要设计一栋五层的办公楼，从基础入门到高级技巧的应用，我们可以这样进行：

1. **创建项目**：选择建筑模板创建新项目，设置楼层标高和网格线。

2. **平面布局**：利用墙体工具绘制外墙和内墙，放置柱子、梁和楼梯。

3. **参数化窗户**：创建参数化窗户族，放置在合适的位置，随时调整尺寸以适应设计。

4. **视图管理**：创建平面图、立面图、剖面图和三维视图，用视图模板统一样式。

5. **材质和渲染**：对各构件赋予材质，并进行简单的渲染，检查设计效果。

6. **自动布图和明细表**：自动生成每层的平面图，生成门窗表和材料清单。

7. **协作设计**：通过中心文件和局部文件多团队协作，进行冲突检测，优化设计。

### 案例二：小型住宅设计

设计一栋两层的小型住宅，同样可以应用上述步骤。特别是对于复杂的屋顶造型，可以利用Dynamo脚本快速生成。

## 四、提高效率的通用建议

### 1. 保持模型简洁

尽量保持模型简洁，不必要的细节和过多的族会增加文件大小，降低软件运行速度。

### 2. 定期维护

定期清理未使用的族和视图，压缩项目文件，以保持良好的性能。

### 3. 学习资源

充分利用网上的教程、论坛和官方文档，持续学习新的功能和技巧。

### 4. 社区互动

加入Revit用户社区，参与讨论并分享经验，获取其他用户的实用建议和技巧。

## 结语

无论你是Revit的新手还是老手，掌握以上内容和方法，都将助你在使用Revit进行高效制图的道路上走得更远。不断学习和实践，积极应用新的技术和工具，一定能提高工作效率，创造出更加优秀的设计作品。
