本文概述

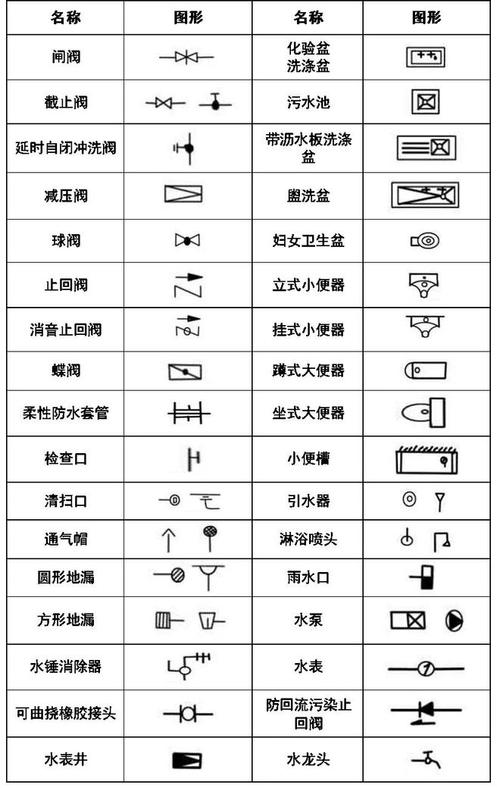

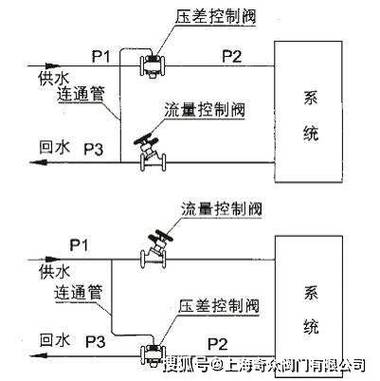

为了优化CAD绘制定压差阀图例的方法，我们需要从多个方面入手，包括准确的理解定压差阀的工作原理、学习和掌握相关的CAD绘制技巧、借助软件工具提高绘图效率，以及规范绘图标准等。下面将详细讨论这些方面，并给出具体的操作建议。首先，我们必须明白定压差阀的用途和运行机制。*定压差阀*主要用于控制系统中的压力差，它可以使系统在不同的负荷下保持稳定的压力。这种控制装置的精确绘制非常重要，因为它直接影响到工程设计的正确性和最终系统的性能。接下来，让我们探讨如何通过*CAD软件*进行高效绘图。CAD（计算机辅助设计）软件功能强大且应用广泛，掌握其基本操作是必不可少的。首先，熟练使用CAD的一些基础指令，如直线、圆弧、缩放、复制等，是绘制精准图例的基础。此外，CAD中有许多高级功能，例如图层管理、标注工具以及块（block）的使用，这些都可以极大地提升我们的绘图效率。利用CAD进行定压差阀图例绘制时，需要注意以下几个关键步骤：1. 确定*图纸比例*。根据实际需要，选择合适的比例来开始绘制工作。2. 设置*图层*。不同类型的线条、文字和图形元素应分配在不同的图层上，以便于管理和修改。3. 使用*标准符号*和标注。遵循行业标准，确保所有的符号、尺寸标注都符合规定，这样才能保证图例的通用性和可读性。4. 创建并使用*参数化零件*。通过创建预定义的标准零件，可以大幅减少重复性建模工作，提高效率。5. 定期保存和检查*图纸完整性*，避免数据丢失和错误传播。要想进一步提高绘图效率和质量，还可以借助一些辅助工具。例如，有些CAD插件专门用于特定设备或元件的绘制，这些插件提供了丰富的库文件和快捷指令，可以显著降低工作量。同时，合理使用快捷键和自定义菜单，也能让操作更加流畅。对于高频次绘制的定压差阀和其他常用图例，建议建立自己的*图库*。这样可以通过调用已有的标准组件，快速完成图纸。定期更新和维护这个图库，确保其包含最新、最全的组件，对长期工作来说是非常必要的。此外，另一项重要的优化措施是在团队内部形成统一的绘图标准。从文件命名规则、图层设置，到颜色和线型的使用，都应有明确的规范。这不仅能保证每个人绘制的图纸风格一致，也方便后续的查看、修改和归档。最后，还应该提到的是，定期参与*专业培训*和不断学习新技术也是优化CAD绘图的重要途径。CAD软件和设计标准在不断发展，跟上技术前沿，不仅能提高自身的工作能力，也能为团队带来更多的创新思路和实践经验。总而言之，要优化CAD绘制定压差阀图例方法，需要从多方面入手。通过深刻理解定压差阀的工作原理、掌握CAD绘图技巧、利用辅助软件和工具、规范绘图标准，以及不断学习新知识，我们能够显著提升绘图的效率和质量，保证设计工作的顺利进行。
