# 如何使用Revit软件高效建模？Revit新手入门指南与教程

## 引言

Revit是一款功能强大且广泛应用于建筑、工程和施工（AEC）行业的建筑信息模型（BIM）软件。该软件由Autodesk公司开发，主要用于建筑设计、结构设计和机电工程等领域。Revit不仅可以进行3D建模，还具备丰富的文档制作和协同工作功能，使得整个设计过程更加高效和精确。本文将为Revit新手提供一份详细的入门指南，并介绍一些高效建模的技巧。

## 第一步：安装与界面介绍

### 1.1 安装Revit

首先，需要从Autodesk官方网站下载并安装Revit软件。在安装过程中，建议选择合适的版本（通常是最新版本）并确保计算机配置满足系统要求。安装完成后，启动Revit软件，准备开始你的Revit之旅。

### 1.2 了解Revit界面

启动Revit后，您会看到一个友好的用户界面。主要包括以下几个部分：

- **快速访问工具栏（QAT）**：位于界面的最上方，包含常用的命令，如保存、撤销等。

- **功能区（Ribbon）**：位于QAT下方，分为多个标签页（如“建筑”、“结构”、“系统”等），每个标签页下有相关操作命令。

- **项目浏览器**：默认位于界面的左侧，用于管理视图、明细表、族等项目内容。

- **属性面板**：紧邻项目浏览器，用于查看和编辑选中对象的属性。

- **绘图区域**：占据界面的主体部分，是进行建模和绘图操作的主要区域。

熟悉这些基本组件，有助于提高您的操作效率。

## 第二步：创建新项目

### 2.1 启动新项目

在Revit的起始页面，点击“新建”按钮，选择合适的模板（例如“建筑模板”）来新建一个项目文件。这个模板包含了一些预设的设置和族库，可以帮助您快捷地开始建模。

### 2.2 设置项目参数

在开始具体建模之前，先设置好项目的一些基本参数。如项目单位、标高、轴网线等。这些参数会影响到后续的建模精度和方便性。

#### 2.2.1 设置项目单位

在功能区的“管理”标签页下，找到并点击“项目单位”，根据需要设置长度、面积、体积等的单位。

#### 2.2.2 设置标高

在项目浏览器中双击“南立面”，进入立面视图。使用“标高”工具（“建筑”标签页下）添加或调整建筑的楼层高度。

#### 2.2.3 设置轴网线

在项目浏览器中双击“平面：楼层1”，进入平面视图。使用“轴网”工具（“建筑”标签页下）绘制建筑的轴网线，为后续的建筑元素定位提供参照。

## 第三步：基础建模

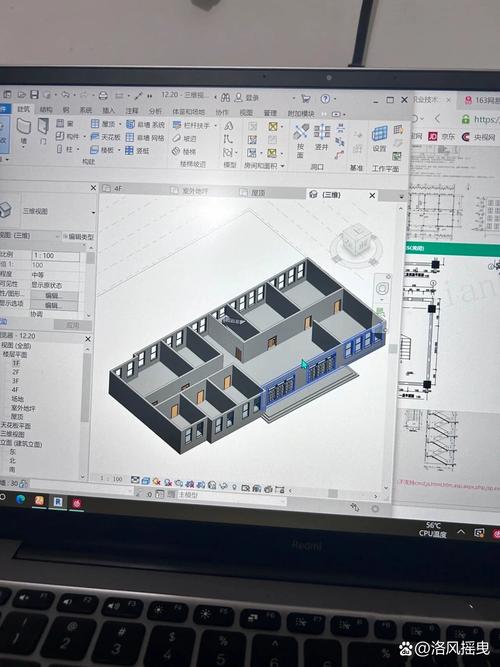

### 3.1 墙体建模

墙体是建筑模型中的重要组成部分。在“建筑”标签页下，选择“墙”工具，可以通过绘制线条来创建墙体。Revit提供了多种类型的墙体，例如基本墙、幕墙等，可以根据项目需求进行选择和修改。

为了高效建模，可以利用复制、数组等命令快速生成重复结构。同时，可以使用“连接/修剪”工具来处理墙体的交汇和延伸。

### 3.2 门窗放置

在“建筑”标签页下，选择“门”或“窗”工具，然后在墙体上点击相应的位置即可放置门窗。Revit自带一些常用的门窗族，如果需要更多样式，可以从族库中加载或自定义创建。

在放置门窗时，可以通过输入精确的尺寸和角度来保证其位置的准确性。此外，使用对齐和锁定功能，可以保持门窗与墙体的一致性。

### 3.3 楼板与屋顶

使用“楼板”和“屋顶”工具，可以分别创建建筑的地面和屋顶结构。在“楼板”工具中，通过绘制闭合的多边形来定义楼板的形状。同样，在“屋顶”工具中，也可以通过绘制轮廓或挤出方式来创建屋顶。

对于复杂的楼板和屋顶形状，可以使用“主体混合”功能进行更加灵活的建模操作。

## 第四步：细化模型

### 4.1 添加楼梯和栏杆

在“建筑”标签页下，选择“楼梯”工具，根据提示逐步绘制楼梯结构。Revit提供了多种楼梯样式，并支持自定义调整，包括台阶高度、宽度、护栏等。

栏杆作为楼梯的重要配件，可以通过“栏杆”工具添加。选择合适的栏杆样式，并根据需要进行修改和调整，确保符合设计要求。

### 4.2 添加家具和设备

在项目浏览器中加载合适的家具和设备族，这里推荐使用Revit自带的族库，或者从网上下载需要的族。通过“组件”工具，将加载的族放置到合适的位置。

注意调整家具和设备的摆放位置和方向，保证其合理性和美观性。

### 4.3 细部构造

细部构造是模型深化的重要环节，包括各种装饰线条、护墙板、檐口等。在“建筑”标签页下，使用“体量”、“墙体”及“装饰物”工具，可以创造出丰富的细部构造。

通过对这些细部构造的精细调整，能够提升建筑模型的真实感和艺术性。

## 第五步：文档制作与输出

### 5.1 创建视图

在项目浏览器中，各类视图（如平面图、立面图、剖面图、三维视图等）已经预设好。也可以通过右键菜单创建新的视图。在这些视图中，可以添加注释、标注、尺寸等信息，以便更好地表达设计意图。

### 5.2 图纸布局

在项目浏览器中双击“图纸”，进入图纸布局页面。可以将各类视图拖拽到图纸上，并调整其位置和大小。通过添加标题栏和图例，完成图纸的整体排版。

### 5.3 输出与打印

在功能区的“文件”菜单中，选择“导出”或“打印”选项。可以将项目输出为DWG、PDF等格式，以便分享和打印。根据需要调整输出和打印设置，确保最终文档的质量和效果。

## 第六步：协同工作与高级功能

### 6.1 协同工作

Revit支持多人协同工作，即多个团队成员可以同时在一个项目文件中工作。通过“协作”功能，可以进行工作集的划分和管理，提高团队的工作效率。

### 6.2 高级功能

Revit还具备许多高级功能，如能量分析、结构分析、碰撞检测等。这些功能可以帮助工程师进行更加深入和全面的设计验证和优化。

### 6.3 插件与扩展

通过安装各种插件和扩展，可以进一步提升Revit的功能。例如，Enscape可以用于实时渲染和虚拟现实展示，Dynamo则是用于参数化建模和自动化处理的利器。

## 结论

通过以上步骤的学习，相信您已经掌握了Revit基础建模的核心技能，并了解了一些高效建模的技巧。随着实际项目的深入，您会发现Revit还有更多强大的功能和潜力等待发掘。希望这篇入门指南能够成为您迈向Revit专家之路的第一步。
