本文概述：在CAD制图中，角度标注中的中间线常常会影响图纸的整洁和美观。为了解决这个问题，我们需要采取一些特定的方法来消除这些中间线，从而提升图纸的专业性和可读性。

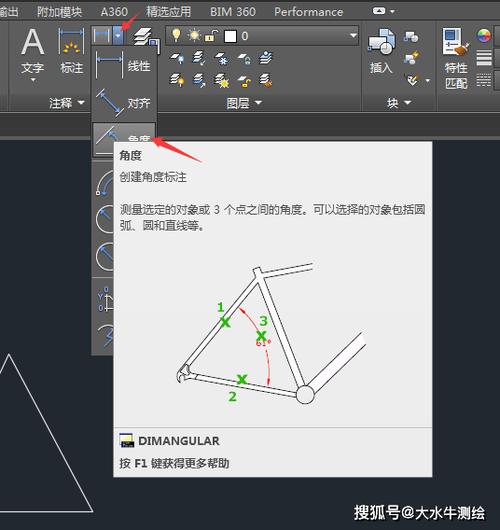

在工程设计、建筑制图以及其他涉及**CAD**（计算机辅助设计）的领域中，图纸的清晰度与美观程度是至关重要的。面对复杂的设计项目，常常需要进行精确的**角度标注**。然而，在角度标注过程中，往往会出现不必要的**中间线**，这不仅可能导致误解，还影响整体视觉效果。如何有效地**消除**角度标注中的中间线，成为了众多CAD用户关心的问题。首先，我们需要了解CAD软件中某些默认设置可能会自动生成角度标注中的中间线。这些中间线通常用于指明角度的顶点或起始位置，但对于某些用户来说，这些线条可能是不必要的装饰。通过掌握CAD软件的相关功能和技巧，我们可以轻松去掉这些多余元素。### CAD设置调整大多数主流的CAD软件都允许用户自定义标注样式。通过进入软件的**标注样式管理器**，用户可以选择编辑现有的角度标注样式或创建新的样式。在标注样式编辑界面，用户可以找到控制中间线显示的选项。一般情况下，可以通过取消选中“显示中间线”或类似的复选框来达到隐藏中间线的目的。在完成这些设置后，保存并应用新的标注样式，那么在随后的角度标注中将不再看到多余的中间线。### 使用自定义脚本对于那些希望进一步自动化这一过程的用户，使用**自定义脚本**是一种高效的解决方案。CAD软件通常支持某种形式的脚本编写，例如AutoLISP或VBA。这些脚本语言允许用户写出专门用于修改图形对象属性的小程序。例如，编写一个简单的脚本来搜索并移除所有角度标注中的中间线，可以极大地节省时间，并确保统一的标注风格。### 图层管理策略另一个减少角度标注中间线影响的方法是优化你的图层管理策略。在CAD环境中，合理的图层管理能够帮助保持图纸的整洁。通过将角度标注放置在单独的图层上，用户可以轻松地控制这些元素的显示与隐藏。例如，当你不希望中间线干扰整体视图时，可以暂时关闭包含这些元素的图层，而在需要详细检查时再次打开。### 直接编辑标注对象如果只想对个别的角度标注进行调整，可以考虑直接编辑这些标注对象。选中目标标注后，通过属性窗口或上下文菜单，用户通常可以找到有关中间线显示的选项。手动方式虽然较为繁琐，但对于少量标注或非常具体的需求，这种方法提供了最大的灵活性。### 软件更新与插件最后，不同版本的CAD软件可能对角度标注和中间线处理有不同的改进。在使用最新版本的软件时，检查发布说明或用户文档，看是否已包含更为简单或自动化的中间线处理功能。此外，一些第三方插件也可能提供增强的标注定制选项，使得消除中间线变得更加简便。总之，通过正确的CAD软件设置、自定义脚本、图层管理以及直接编辑标注对象等多种方法，用户可以有效地消除角度标注中的中间线，从而提升CAD图纸的专业性和易读性。这不仅是一个技术上的挑战，更是对细节把控能力的体现。在实际操作中，根据具体项目需求选择合适的措施，将大大改善制图体验和最终成果。
