本文概述：计算机辅助设计（CAD）中的用户坐标系（UCS）是一个强大且灵活的工具，能够帮助用户自定义工作环境，使得绘图及编辑操作更加便捷。通过合理使用和优化UCS命令，用户可以显著提高工作效率，满足不同场景的设计需求。

在计算机辅助设计系统中，用户坐标系（

UCS

）是一项关键的功能。它允许用户根据需要自定义XY平面和Z轴方向，从而更好地进行三维建模和二维制图。理解和掌握UCS命令，对于高效地创建复杂设计以及精细调整几何对象至关重要。默认情况下，CAD系统中的坐标系称为世界坐标系（WCS），它在整个项目中保持不变。然而，当设计工作中需要相对某个特定方向或者以某个特殊角度进行操作时，使用默认的WCS可能会导致不便。这时候，自定义的

用户坐标系

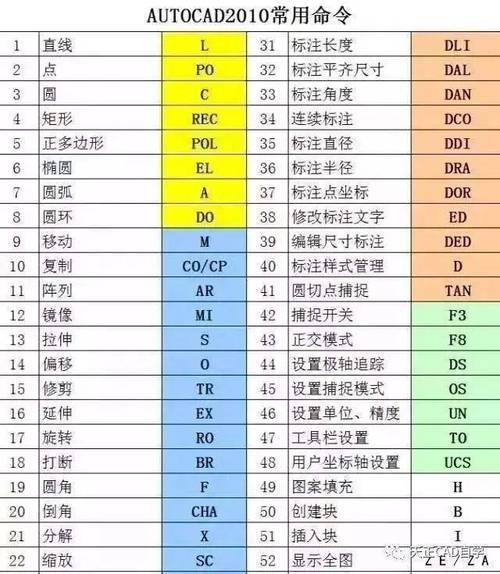

就能发挥重要作用。设置用户坐标系有多种方法。最常用的方法是使用UCS命令。在命令行中输入“

UCS

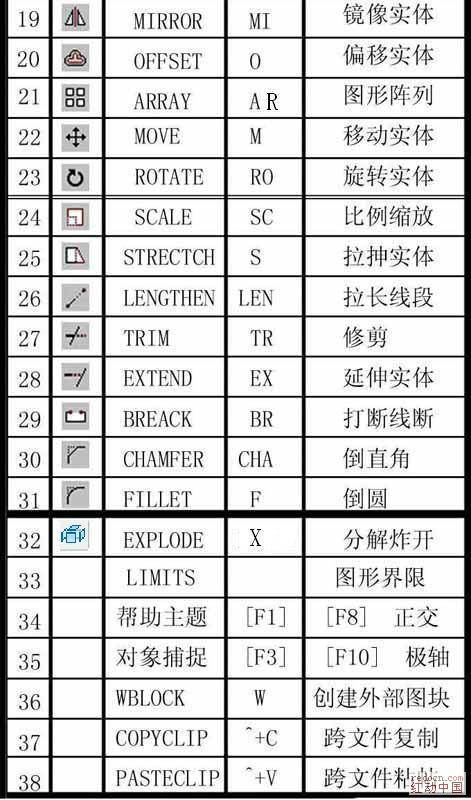

”并回车后，系统将提示用户选择新的坐标系原点，以及X轴和Y轴的新方向。这些操作可以基于现有的几何实体，也可以完全自由地进行设置。此外，CAD软件通常还提供了图形界面工具条和菜单选项，便于快速调用和调整UCS。为了进一步说明，我们来看一些具体的应用场景：1. **倾斜物体的绘制和编辑**： 当要沿着某个非正交方向绘制实体或调整现有几何形状时，可以设置一个与该方向一致的用户坐标系。例如，在设计一个倾斜的屋顶结构时，通过调整UCS使其平行于倾斜面，便可以更方便地进行绘图和修改操作。2. **复杂构造的详图绘制**： 在需要详细展示某些复杂结构的工作图中，如果仍然使用WCS，很多时候需要反复旋转视图，这不仅费时，还容易出错。相反，通过在特定区域设置独立的UCS，能够直接在局部特征的实际方向上进行详细绘制，大大简化了操作步骤。3. **特殊角度下的尺寸标注**： 标注尺寸时，为了确保标注线与对象边缘平行，通常需要先调整UCS，使其与待标注的边缘方向一致。这样一来，不仅可以保证尺寸标注的准确性，还能提高制图效率。为了充分利用UCS功能，以下是一些优化建议：1. **经常切换和保存UCS**： 在一个项目中，可能需要频繁地在多个UCS之间切换。为此，可以预先设置好各个关键位置的UCS，并通过命令行或菜单进行保存和调用。通常CAD软件提供了命名保存UCS的功能，这样可以在不同场景间快速切换，提高工作效率。2. **结合视图快捷键使用**： 使用用户坐标系时，配合视图控制命令，如“PLAN”命令，可以迅速将视图切换到当前UCS的平面视图，方便用户即时查看和编辑。3. **学习快捷命令**： 对于高级用户而言，熟悉各种UCS相关的快捷命令，如“UCSFOLLOW”、“UCSICON”等，将显著提高操作速度。例如，“UCSFOLLOW”可以自动更新视图方向，使其始终与当前UCS保持一致，避免手动调整视图的麻烦。4. **提升三维建模能力**： 对于从事三维建模的设计人员，熟练应用UCS更是必不可少。借助用户坐标系，可以在任意平面上展开建模操作，实现更灵活的设计方案。总之，UCS命令在CAD软件中提供了强大的自定义坐标系功能，通过合理设置和优化使用，能够极大地提升绘图和设计的效率，是每个CAD用户必须掌握的重要技能之一。
