如何准确定位Revit中导入的图纸
在Revit中导入图纸时，准确定位这些图纸对于确保项目的完整性和协调性至关重要。无论是CAD文件还是其他格式的图纸，正确的定位可以减少后期的调整工作，提高工作效率。以下是一些关于如何准确定位Revit中导入图纸的指导步骤。
1. 准备工作：
在导入之前，确保所需要的图纸已被清理和简化。这包括删除不必要的层、线型以及文本注释等。这将有助于提高文件的加载速度，并减少导入到Revit后的复杂程度。
2. 确定参考点：
在原始图纸中确定一个明确的参考点（如建筑物的角落或中心线交叉点），并记住其坐标位置。在Revit中，您也需要为项目设定相应的基准点，这样能更方便地对齐导入的内容。
3. 使用插入工具进行导入：

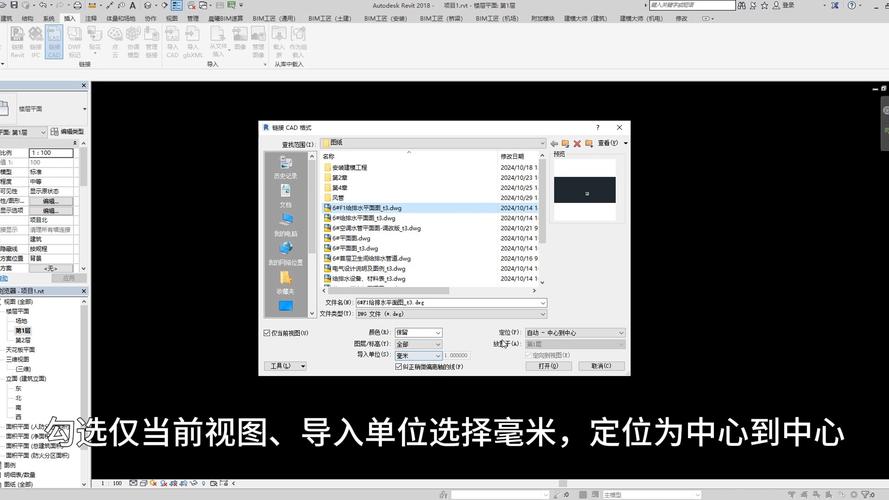

在Revit中使用“插入”功能，并选择“导入CAD”或者其它适用的选项。确保在导入选项中设置好“定位”的方法，通常可以选择“自动-中心到中心”、“手动指定输入”等，最好使用“手动指定输入”以便精确控制定位。
4. 手动调整位置和比例：
在图纸导入后，可以通过Revit中的移动、旋转工具手动调整位置，以确保其与项目的坐标系相吻合。同时，检查导入的比例是否正确，如有偏差，需要进行缩放操作，这通常可以通过测量已知尺寸的方法来校正。
5. 锁定位置：
调整完位置后，为避免后续操作中不小心移动导入的图纸，建议将其进行锁定。这可以在“属性”面板中找到相关选项，或者使用捕捉参照元素将图纸固定。
6. 检查协调性：
最后，通过Revit提供的可视化工具，如剖切、三维视图等，再次检查导入图纸与项目模型之间的协调性。如果存在任何不匹配，及时进行调整。
通过以上步骤，可以有效地实现Revit中导入图纸的准确定位，从而确保项目的顺利进展和数据信息的一致性。
