CAD绘制固定尺寸椭圆的技巧

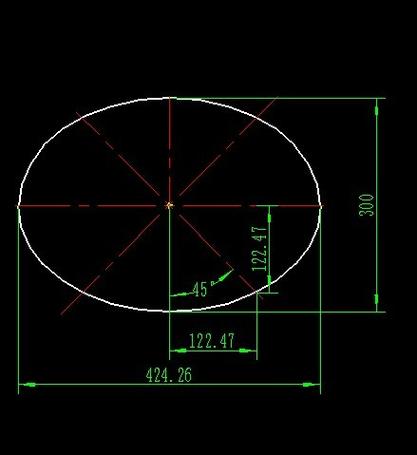

使用CAD软件进行图纸设计时，常常需要绘制各种几何图形，其中椭圆是一个较为常见的基本图形。然而，由于其独特的形状和固定尺寸的要求，在绘制椭圆时可能会遇到一些挑战。本文将详细介绍在CAD中如何高效、准确地绘制固定尺寸的椭圆，为各位工程师和设计师提供一些实用的技巧。首先，我们需要了解椭圆的基本参数和特性。椭圆是由一条封闭曲线组成的几何图形，其任意一点到两个焦点的距离之和是固定的。椭圆具有长轴和短轴，分别代表椭圆最长和最短的直径。掌握这些基础知识有助于我们更好地控制椭圆的形状和大小。

1. 使用椭圆工具

在CAD软件中，通常会提供专门的椭圆绘制工具，这些工具可以简化绘图过程。以下以Autodesk AutoCAD为例：- 启动AutoCAD并打开一个新文件。- 在命令行输入“ELLIPSE”或选择绘图工具栏中的椭圆工具。- 按照提示输入所需的信息，包括中心点、长轴和短轴长度。- 使用鼠标点击或输入精确坐标完成椭圆的绘制。通过这个方法，可以快速且精确地绘制出固定尺寸的椭圆。

2. 框定法绘制椭圆

另一种常用的方法是利用矩形框来绘制椭圆。这种方法适用于需要特定比例的椭圆，例如当椭圆内接于一个已知尺寸的矩形时：- 在AutoCAD中绘制一个固定尺寸的矩形，作为椭圆的边界框。- 在命令行输入“ELLIPSE”并选择“Arc”选项。- 指定矩形的对角线端点，使绘制的椭圆刚好匹配矩形的边界。这种方法非常直观，便于理解和操作。同时，还能确保绘制出的椭圆符合特定的尺寸要求。

3. 参数化绘制

对于复杂的设计场景，有时需要依据某些参数动态生成椭圆。这时，可以使用参数化绘图功能：- 定义椭圆的长轴（a）和短轴（b）的具体值。- 使用公式 \( x = a \cos(t) \)、\( y = b \sin(t) \) 来计算椭圆上各点的坐标。- 将这些点导入CAD系统，或者利用函数绘图插件自动生成椭圆。这个方法尽管稍显繁琐，但对于一些特殊需求的椭圆形状，它能够提供极高的灵活性和精确度。

4. 利用脚本和插件

如果经常需要在CAD中绘制大量固定尺寸的椭圆，编写脚本或者使用第三方插件可以极大地提高效率：- 编写Lisp脚本或Python代码，实现参数化椭圆绘制功能。- 搜索和安装相关插件，以简化椭圆绘制过程。举例来说，通过创建一个简单的Lisp脚本可以实现快速绘制多组不同尺寸的椭圆，避免手工操作的重复和误差。

5. 实践与优化

在使用上述方法时，多加练习可以提升操作的熟练度。同时，结合具体项目需求，还可调整优化绘制步骤。例如，当需要批量生成椭圆时，可以结合布局视口、块定义等高级功能，提高工作效率和图纸管理的便捷性。总的来说，掌握CAD绘制固定尺寸椭圆的技巧，不仅有助于提高工作效率，还能提升设计图纸的专业性和准确性。无论是使用简单的工具绘制，还是借助参数化方法与插件，多种技法的灵活运用能够满足不同的设计需求。希望本文分享的方法和技巧对广大CAD用户有所帮助，能够在实际工作中得到充分应用。
