本文概述：在CAD制图中，绘制圆的切线是非常常见的操作。掌握这一技能有助于提高绘图效率和精度。本文将详细介绍如何使用CAD工具绘制圆的切线，包括基本原理、具体步骤以及一些实用技巧。

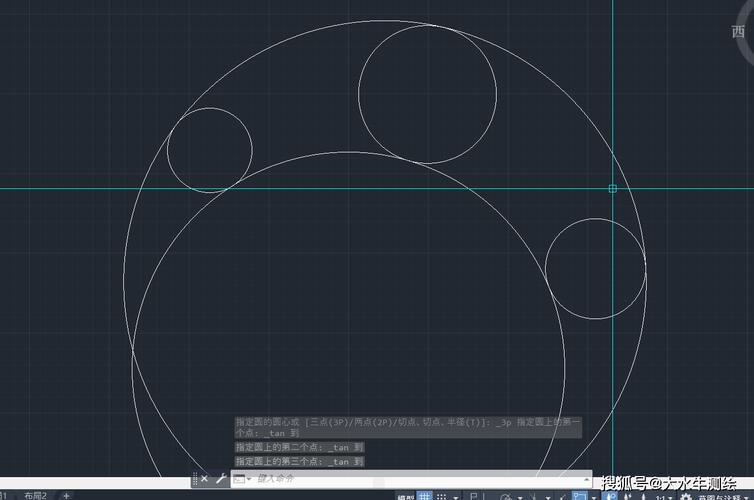

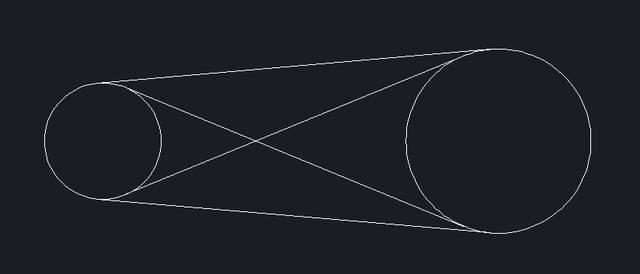

在计算机辅助设计（Computer-Aided Design，简称CAD）软件中，**绘制圆**是一项基础而又频繁的操作。然而，在某些情况下，我们需要在圆上绘制切线。这不仅需要一定的几何知识，还需要熟悉CAD工具的各种命令。以下内容将为你详细讲解如何在CAD中绘制圆的切线。**准备工作**在开始绘制之前，请确保你已经熟悉了CAD软件的基本界面和操作。如果不熟悉，可以先进行一些基础练习，例如画直线和圆等基本图形。接下来，我们开始正式的步骤：**第一步：绘制圆**首先，需要在CAD中绘制一个圆。可以通过以下命令来实现：1. 在命令行中输入`CIRCLE`或快捷键`C`。2. 指定圆心的位置。3. 输入圆的半径或者通过鼠标拖动确定圆的大小。**第二步：绘制切线**CAD提供了多种绘制切线的方法，这里介绍其中几种常用的方法。**方法一：通过两点绘制切线**这是最常见的方法，适用于已知切线经过两点的情况。1. 在命令行中输入`LINE`或按快捷键`L`启动直线命令。2. 指定第一个切点。可以直接点击圆上的一点，这时会看到提示“指定下一点”。3. 然后移动鼠标到圆的另一侧点击形成切线的第二个点。注意：此方法简单直观，但是要求手动选择两个切点，可能不够精确。**方法二：使用切线命令**如果需要更高的精度，可以使用专门的切线命令。1. 在命令行中输入`TAN`或选择菜单中的“绘图”->“构造线”->“切线”。2. 指定圆上的一点作为切点。3. 指定切点后的方向或目标直线。这种方法能够自动识别切点并生成精确的切线，但需要熟悉CAD命令的输入。**方法三：与其他图形相切**有时需要绘制一条与多个圆相切的直线。以下是步骤：1. 在命令行中输入`LINE`命令。2. 输入`TAN`关键字。3. 选择第一个圆，它将自动识别切点。4. 再次输入`TAN`关键字。5. 选择第二个圆，同样自动识别切点并形成切线。**技巧与提示**1. **OSNAP**设置：在绘制过程中使用对象捕捉（OSNAP），可以帮助准确选择切点。确保开启切线（Tangent）选项。2. **调整视图**：在绘图过程中，如果发现难以选择正确的点，可以通过缩放（Zoom）和移动（Pan）功能调整视图。3. **辅助线**：必要时，可以先绘制辅助线或参考线，以确保切线的准确性。4. **检查与修正**：完成绘制后，建议使用测量工具（Measure）检查切线的长度和角度，确保其符合设计要求。如有误差，可以随时调整。**总结**掌握绘制CAD圆的切线的方法，不仅可以提高你的绘图效率，还能很大程度上提升设计的精度。希望通过以上的方法和技巧介绍，能够让你在实际操作中得心应手。不断练习和积累经验，才能在不同的绘图场景中灵活运用这些技巧。
