本文概述

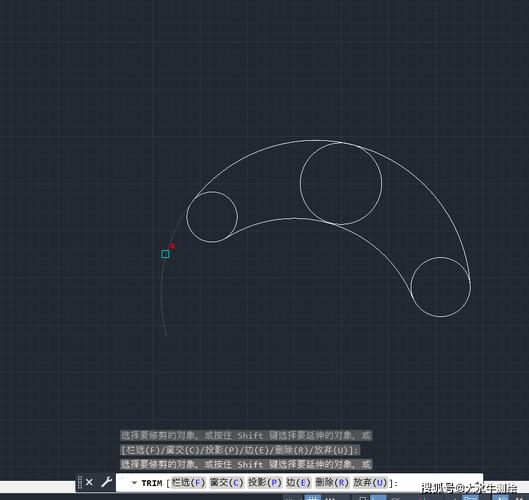

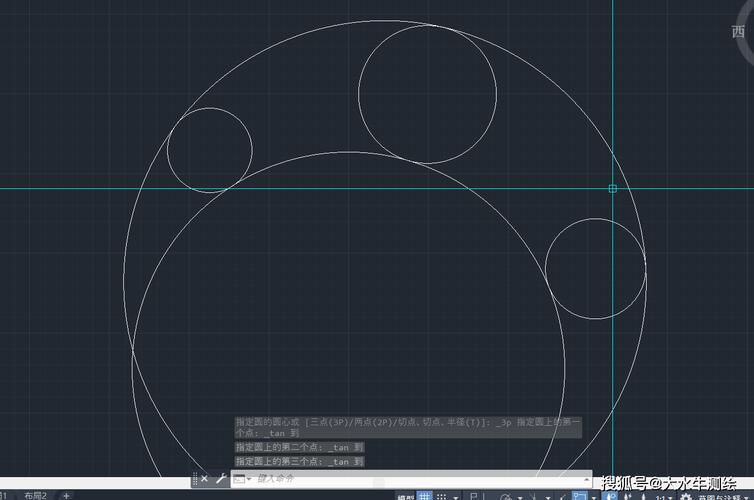

在CAD中绘制三个圆的外切线是一个常见但具有挑战性的任务。本文将详细介绍如何在AutoCAD软件中实现这一点，包括使用相关工具、理解几何原理和遵循的步骤。绘制三个圆的外切线涉及到理解不同图形元素之间的关系。首先，我们需要考虑每个**圆**的大小及其相对位置。假设我们有三个圆，分别命名为A、B、C，并且它们的半径依次为r1、r2、r3。### 确定圆的中心点首先，需要确定每个圆的**中心点**。在CAD中，可以使用命令`CIRCLE`来画出圆。这一步骤非常关键，因为只有正确地定义了中心点和半径，后续的切线才能准确地绘制出来。```Command: CIRCLESpecify center point for circle or [3P/2P/Ttr (tan tan radius)]:Specify radius of circle <0.5000>:```### 使用外切线工具AutoCAD提供了多种工具来帮助我们绘制复杂的几何形状，其中包括外切线工具。在菜单栏或工具条中选择“绘图”->“几何构造”->“外切线”。在选择工具之后，我们可以逐一指定需要绘制切线的两个圆。**方法一：**1. 点击菜单中的“外切线”选项。2. 选择第一个圆（例如圆A）。3. 然后选择第二个圆（例如圆B），此时软件会自动生成两条可能的切线。4. 确认后选择其中一条适合的切线，同样的方法再选择与另外一个圆的切线。**方法二：**如需手动绘制切线，也可以使用`LINE`命令，并结合捕捉功能来绘制精准的切线：1. 首先开启捕捉模式（快捷键F3）。2. 使用`LINE`命令，从指定起点开始绘制直线。3. 使用“最近点”捕捉功能（NEAREST），点选圆的边缘，使得绘制的直线刚好与圆相切。### 确定交点当三条外切线都以这种方式绘制完毕以后，还需确定它们各自的**交点**。这些交点就是外切线彼此之间的连接点，也是我们最终需要得到的外切线解。通过使用`INTERSECT`命令，找到相应的交点后，再用`TRIM`或`EXTEND`命令来调整外切线的长度，使其达到预期效果。### 检查结果完成上述步骤后，需要全面检查绘制结果，确保每条切线确实与两个圆相切，并且所有的切线都是相互独立而不交叉。可以放大查看每条切线与圆的接触点，确保没有错误。### 难点解析在整个操作过程中，有几个难点需要特别注意：1. 圆的半径不同会对切线的绘制产生影响，需要根据具体情况调整绘图策略。2. 多个切线相互之间存在关系，要保证它们的外切条件，这需要一定的几何知识。3. 确保捕捉点的准确性，否则即使看似相切，但实际上可能存在微小误差，影响整体效果。总结来说，在AutoCAD中绘制三个圆的外切线不仅仅是简单的绘图动作，它还涉及到很多几何学的基本原理和对软件功能的熟练掌握。通过详细理解每个步骤，合理利用工具和命令，可以高效而准确地完成该任务。
