本文概述：在CAD（计算机辅助设计）中绘制箭头是一个基础而又重要的技能，尤其在制图工作中，箭头常用于标识、指引和注释。掌握这一技能可以提高制图效率和清晰度，为分析与交流提供更有力的支持。下面将详细介绍在CAD中如何绘制箭头的方法，以及一些实用的技巧和注意事项。

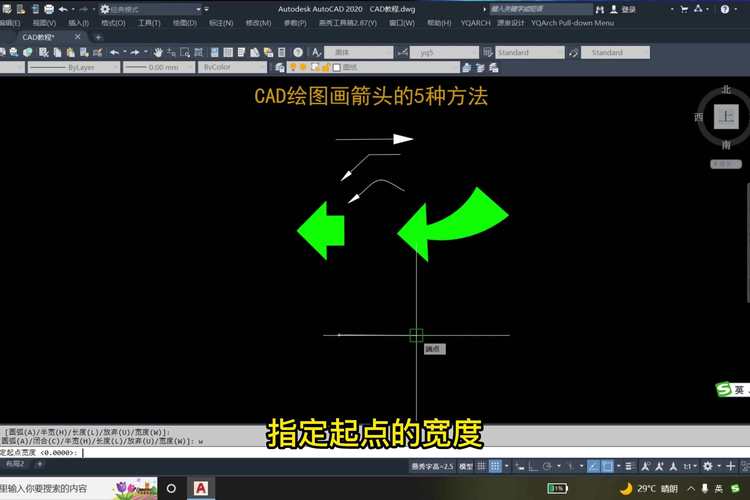

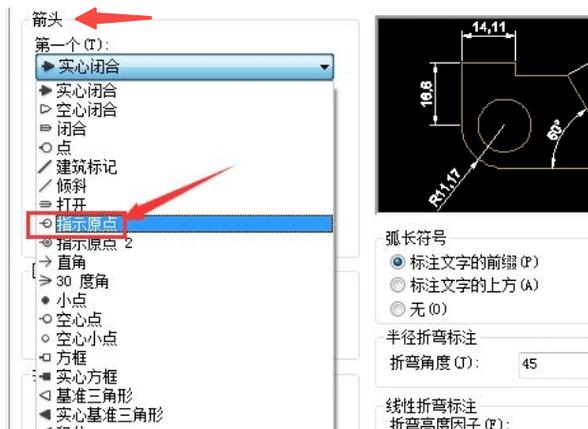

在**CAD软件**中绘制箭头，是许多工程师和设计师日常工作中的基本操作之一。箭头不仅用于连接和标识，还为图纸提供了清晰的方向指示和信息传递功能。在CAD中添加箭头并不难，但需要一定的步骤和技巧，以确保其准确性和美观性。首先，要开始在CAD中绘制箭头，我们要了解**CAD环境**和工具栏中的相关工具。大多数CAD软件，如AutoCAD，都提供了专用于标记和绘制箭头的工具。这些工具通常位于“标注”或“注释”菜单下，可以选择直线箭头、弯曲箭头等不同类型，以适应不同的制图需求。绘制箭头通常从简单的**直线命令**开始。在命令行输入“LINE”或者使用工具栏按钮，选择起点和终点，即可画出一条直线。这是箭头的“轴”。接下来，为了使这条线变成箭头，需要在直线的一端加上箭头符号。在CAD中，有一种方便的方法是在标注时自动生成箭头，例如使用“DIM”标注命令，选择起始和结束的指定位置，然后通过格式调整来突出箭头样式。**文字标注**也是制图中不可或缺的一部分，而结合箭头进行标注能够帮助更好地理解图纸。在绘制箭头之后，切换到文字工具，通过添加文字来解释箭头所指的内容。例如，在一张建筑图中，箭头可能会指向某个墙体局部，并标注“承重墙”字样。为了美观与规范，箭头的大小和形状应根据图纸比例进行调整。通过修改箭头的属性，可以设置其头部形式、大小以及线型样式等。使用“Properties”窗口，选定箭头后可以调整这些参数以达到理想效果。同时，不同标准或项目可能会对箭头有特定要求，如ISO标准或企业内部设计规范，因此熟练掌握这些设置对于专业制图尤为重要。在复杂图纸中，经常需要使用**多段线命令**（Polyline）绘制多个相连的箭头或复杂曲线。这种方法允许用户在一系列点之间创建连续的箭头路径，非常适合用来表示流程或操作步骤。绘制完成后，应用相应的编辑工具如“Trim”和“Extend”进行修剪或延长，以获得精确的细节效果。除了直接使用绘线工具外，许多CAD软件还提供现有的**动态块库**，其中包括预先设计好的箭头样式。使用动态块不仅能节省时间，还确保了一致性的风格和质量。用户可以直接从中选择所需的箭头样式插入到图纸中，并根据具体情况进行缩放和旋转。在绘制过程中，应该注意以下几点：保持层次分明，确保箭头所在的图层与其他元素区分开；使用捕捉功能来保证定位的精确；利用阵列功能复用相同样式的箭头，提高制图效率。总结来说，在CAD中**绘制箭头**不仅仅是简单的图形操作，它涉及到对工具的熟悉，对标注习惯的养成，以及对整体布局的把控。通过合理应用CAD的工具和资源，可以高效地完成制图工作，使图纸更加清晰易读。掌握这些技巧，将显著提升你的制图水平和职业竞争力。
