图纸处理：将CAD图纸导入Revit前的准备工作
在现代建筑设计和施工中，CAD图纸和BIM模型的结合已成为不可或缺的环节。将CAD图纸导入Revit是实现这一目标的关键步骤之一。然而，为了确保导入过程的顺利进行，并避免后续工作中的错误和不必要的麻烦，我们需要在导入前对CAD图纸进行一些重要的准备工作。

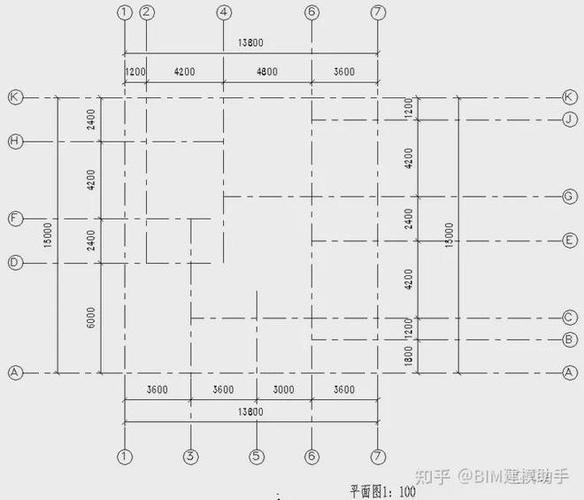

1. 清理CAD文件：
首先，需要清理CAD文件。这包括删除不必要的图层、标注、块及其他多余信息。从而减少文件的复杂性，同时提高导入时的效率。在AutoCAD中使用“清理”工具可以有效地完成这项任务。
2. 设置正确的单位：
确保CAD图纸的绘制单位与Revit项目的单位设置一致。这是为了保证在导入时尺寸不会发生变化。通常情况下，我们需要确认CAD图纸采用的是公制还是英制单位，并在Revit中进行相应的设置。
3. 确认坐标系：
为了在Revit中准确放置导入的CAD图纸，需确保CAD文件的坐标系与Revit项目的坐标系相匹配。通过在CAD中调整基点或者在Revit中设置相对位置，可以确保两者的一致性。
4. 简化几何形状：
复杂的几何形状可能会给Revit带来不必要的压力。因此，在导入之前，尽量简化图形。可以通过合并线条、替换复杂的曲线为多段线等方式来优化几何形态。
5. 检查文件完整性：
在导入前最后检查文件的完整性，确保没有破损或丢失部分。这一步可以通过在CAD软件中进行详细检查完成，如缩放全图查看是否所有元素都完好无损。
6. 保存为兼容格式：
Revit支持多种CAD格式，但最常见的仍是DWG格式。在保存时，最好选择一个与当前Revit版本兼容的格式，以免出现无法识别或导入失败的情况。
总的来说，通过以上这些细致的准备工作，可以极大地减小CAD图纸导入Revit过程中可能遇到的问题，使得后续的BIM建模工作更加流畅、高效。
