CAD绘图:如何绘制椭圆

发布:中文网小编X 浏览:32人 分享
发布于:2025-01-28 16:00

本文概述:在CAD绘图软件中,椭圆是曲线设计中的重要元素之一。为了准确地绘制和编辑椭圆,需要掌握基本的命令和技巧。这篇说明文将详细介绍在CAD环境中如何使用不同的方法来绘制椭圆,包括基础命令、参数设置和进阶技巧等。

在**CAD绘图**中,椭圆是一种经常使用的图形,用于表示各种圆滑过渡的形状。在设计建筑平面图、机械零件或其他需要精确几何形状的领域中,掌握绘制椭圆的技巧变得尤为重要。首先,我们需要了解中最基础的绘制椭圆的方法。在许多CAD程序中,绘制椭圆主要有三种常用的命令,分别是“椭圆(Ellipse)”、“轴长(Axis Lengths)”和“中心直径(Center Diameter)”。这些命令可以帮助用户通过不同的初始条件或需求来创建标准的椭圆形状。

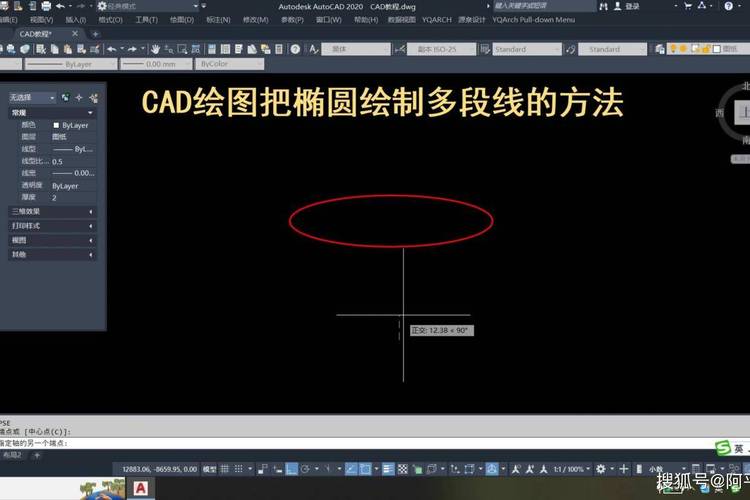

CAD绘图:如何绘制椭圆 - BIM,Reivt中文网

椭圆命令

“椭圆(Ellipse)”命令是创建基本椭圆的直接方法。通常,该命令要求用户提供两个参数:椭圆的中心点和两个轴的长度。一般来说,用户先选择椭圆的中心,然后通过鼠标拖动指定长轴,再设置短轴的长度,即可完成椭圆的绘制。

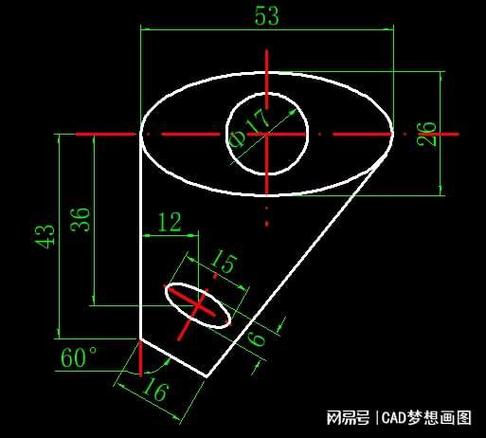

CAD绘图:如何绘制椭圆 - BIM,Reivt中文网

轴长命令

相比之下,“轴长(Axis Lengths)”命令则是通过定义椭圆的长轴和短轴长度来实现图形绘制。这种方法适合在用户已经确定好具体尺寸时使用。这不仅可以提高绘图的精准度,还能确保椭圆与其他图形元素的比例协调。

中心直径命令

对于更快速的操作,“中心直径(Center Diameter)”命令允许用户通过定义椭圆中心和一个包含两条主轴直径的矩形来生成椭圆。这种方式适用于图形的相对大小未知,但需要快速调整占位的情况。

使用参数

在CAD中绘制椭圆不只是简单地放置一个图形,而是为了满足特定项目需要,通过灵活地应用参数化设计来做到这一点。例如,CAD允许设置椭圆的倾斜角度、轴比率,和焦距,从而大大扩展了图形的适应性。除了基本的绘制方法外,CAD软件还支持对椭圆进行进一步的编辑和优化。比如利用“拉伸(Stretch)”功能,可以动态调整椭圆的某一部分,使其更贴合实际需要。而“旋转(Rotate)”功能则能够帮助用户精确调整椭圆在整个图纸上的布局方向。

高级技巧

在使用高级技巧时,学习如何结合使用捕捉(Snap)、对象追踪(Object Tracking)以及约束(Constraints)等功能能够显著提升绘图效率。其中,对象捕捉让你可以自动识别和锁定到已知矩形坐标,这在频繁调整和对齐图形时特别有用。而约束功能则用于定义对象之间的精确关系以保持一致性。值得一提的是,在一些具有自定义界面的CAD程序中,用户可以通过编程接口进一步拓展椭圆命令的功能。这使得复杂工程项目中的椭圆设计可以自动化处理,极大程度上节省时间和人力资源。综上所述,无论是在简单的<设计任务>中还是复杂的工程图纸中,掌握如何高效地在CAD中绘制椭圆可以带来诸多便利。通过灵活运用各种命令和技术,不仅可以准确表达设计理念,还能推动设计过程的顺畅进行。希望本文对您掌握CAD绘制椭圆的方法有所帮助,并能在实践中不断探索和创新。
