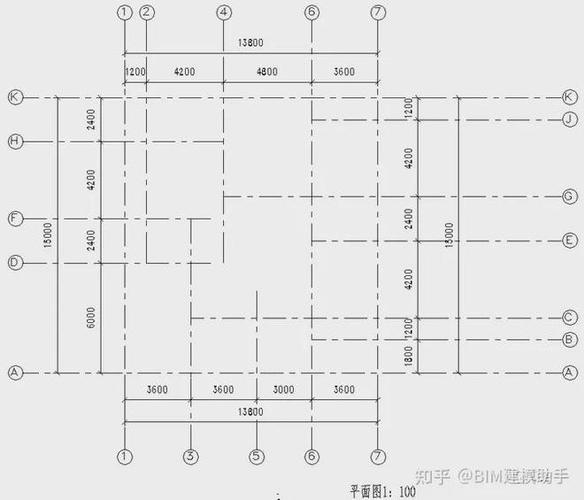

在建筑信息建模（BIM）工作的实际操作过程中，许多设计师会将CAD图纸导入Revit，以便在Revit中继续深化设计。然而，有时候我们会发现导入的CAD图纸尺寸较小，与预期不符。这种问题看似简单，但不及时处理可能会导致后续工作中的错误和麻烦。下面我们将分析导致这一问题的原因，并提供解决方法。

一、问题原因分析

1. **单位设置不一致**：

Revit和CAD（如AutoCAD）对单位管理方式有所不同。如果在CAD中绘制图纸时使用的是某种单位，而在Revit中导入时未正确设置单位，相当于发生了“单位转换错误”。例如，CAD中的单位是毫米（mm），但Revit中默认单位是英尺（ft），这就可能导致图纸尺寸明显变小。

2. **缩放比例错误**：

在导入CAD图纸时，Revit提供了缩放选项。如果缩放比例未调整正确，比如被意外设为0.01或其他值，可能会直接影响CAD图纸的显示大小。

3. **CAD文件原点问题**：

CAD文件绘制时的原点位置与Revit中的坐标系不一致，也可能间接引发尺寸显示异常的问题。

4. **CAD图纸本身问题**：

有些CAD图纸生成时存在数据错误，例如绘制比例错误、模型空间和布局空间的比例未正确处理等。

二、解决方法

针对上述可能原因，我们可以采取以下方法解决导入CAD图纸尺寸较小的问题：

1. **检查并统一单位设置**

在AutoCAD中打开源文件，输入命令`UNITS`（单位），查看当前文件的单位设置。然后，在Revit导入CAD图纸时（通过“插入”->“导入CAD”选项），确保选中的“导入单位”与CAD文件保持一致。如果选择“自动检测”，请确认其识别结果是否正确。

2. **调整缩放比例**

在导入时，根据实际需要调整缩放比例。例如，如果确定CAD图纸的单位是毫米，但Revit中显示过小，则可尝试将缩放比例设置为`25.4`，以匹配毫米到英寸的转换比例。

3. **重新定位图纸的原点**

如果CAD文件中的绘制内容距离原点很远，或者原点设置不合理，建议在AutoCAD中将图纸中所有对象平移至靠近原点的位置，然后再将文件保存并导入Revit。此外，可以在Revit中选择“手动基点对齐”来指定对齐方式。

4. **验证CAD文件质量**

在AutoCAD中检查 CAD 文件是否有异常问题，例如绘制比例不合理、部分元素过大或过小。如果发现问题，可以修复后另存为新文件，再导入Revit。

三、预防措施

为了避免类似问题的再次发生，建议在日常工作中注意以下几点：

1. **规范绘图习惯**：在CAD中绘图时，确保单位设置一致，并在完成后明确告知合作方所使用的单位。

2. **建立单位转换标准**：团队内部或项目协作中，建立明确的单位转换标准，减少不必要的误差。

3. **测试文件导入效果**：在正式导入之前，可以先用一个小样本文件进行测试，快速验证单位和比例是否设置正确。

四、结论

导入CAD图纸时尺寸较小的问题虽然常见，但只要我们掌握了背后的原理和解决方法，就能够轻松应对。在实际工作中，通过调整单位、原点和缩放比例，以及遵循良好的绘图和协作规范，可以有效地解决问题并提升工作效率。
