本文概述：在使用CAD进行制图时，掌握如何在一个圆形中绘制两个三角形是一项基本且重要的技能。 本文将详细讲解整个过程，包括选择工具、绘制圆形及三角形的方法，并对其中关键步骤进行深入阐释。

在现代工程设计和建筑领域中，计算机辅助设计（CAD）已经成为不可或缺的工具之一。面对复杂的几何构造时，CAD提供了高效、精确的解决方案。在这篇文章中，我们将探讨如何在一个圆形中绘制两个三角形，这一技巧对于许多设计项目而言都是基础且必要的。首先，我们需要打开CAD软件，并创建一个新的绘图文件。这一步虽然简单，但开启一个干净的界面将帮助我们更专注于之后的设计工作。在任何CAD软件中，这通常可以通过“文件”菜单下的“新建”选项来实现。在新建文件后，请确保设置好合适的单位，例如毫米或英寸，以保证后续操作的准确性。接下来，我们需要在CAD界面中找到绘制圆形的工具。根据不同的软件版本，这个工具可能位于工具栏的不同位置，但通常以一个圆圈的图标表示。在点击该工具后，我们在绘图区域内选择一个中心点，然后指定圆的半径，从而绘制一个完整的圆形。

定义圆心

是非常关键的一步，因为它不仅决定了圆的位置，还影响到之后要绘制的两三角形。为了确保所有元素的对称和平衡，我们可以使用CAD软件中的“对象捕捉”功能，以帮助在绘制时自动捕捉至最近的网格点或现有对象的关键几何点。当圆形成功绘制后，我们将开始

绘制第一个三角形

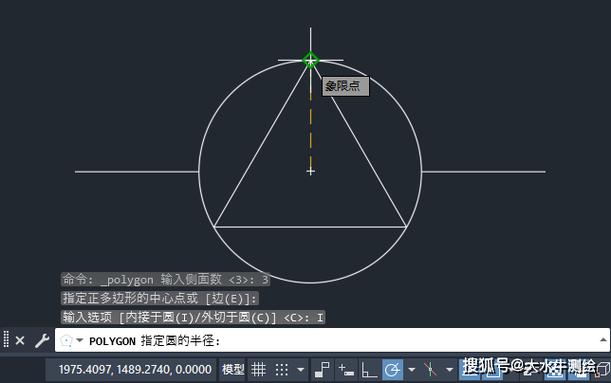

。在CAD软件中，绘制多边形通常有专用的工具或命令。选择“多边形”工具后，我们通常需要指定多边形的边数，在本例中为“三”，然后选择同样的圆心为多边形的中心点，并决定多边形的大小。可能会有两种输入方式：通过顶点与中心的距离，或者通过某个边的长度。为了我们的例子，请根据需求选择一种，完成第一个三角形的绘制。接下来是第二个三角形。为了在同一个圆中画出第二个三角形，我们需要重新调用多边形工具，并重做上述步骤。但这次，为了不同之处，可以尝试改变这个三角形的旋转角度。大多数CAD软件允许用户通过输入不同的旋转角度来任意旋转多边形。假设我们希望第二个三角形相较于第一个三角形旋转30度，可以单击工具栏中的“旋转”工具，选择第二个三角形，输入所需的旋转角度值。在调整完毕后，您可以通过

颜色填充

或线型的变化来区分两个三角形。这种视觉差异化在复杂的图纸中尤其重要，有助于查看者快速识别和理解图形结构。在CAD软件中，这通常可以通过属性菜单来修改。如果需要，您还可以进一步完善图纸，通过添加

尺寸标注

来注释每个元素的具体大小和相对位置。记住在传统工程图纸中，标注是一种标准化的表达方式，将数据清晰地传达给制造或施工人员。最后，不要忘记保存您的工作。选择“文件”菜单中的“保存”或“另存为”选项，根据项目需要设置合适的文件格式，确保在后续的工作中不丢失重要信息。通过上面的步骤，我们学习了如何使用CAD在圆形中绘制两个三角形。这一过程不仅考验了我们的基础绘制技巧，也锻炼了我们在利用软件特性进行复杂形状构造时的能力。掌握这些技能将在未来的设计任务中大有裨益。
