本文概述：在计算机辅助设计（CAD）中，正确的引线标注对于设计图纸的清晰和准确至关重要。它不仅帮助设计人员明确组件之间的关系，还为施工或制造团队提供了精确的指导。

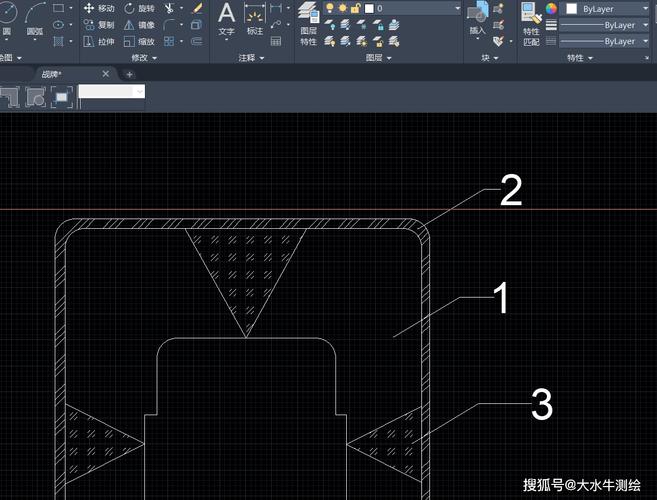

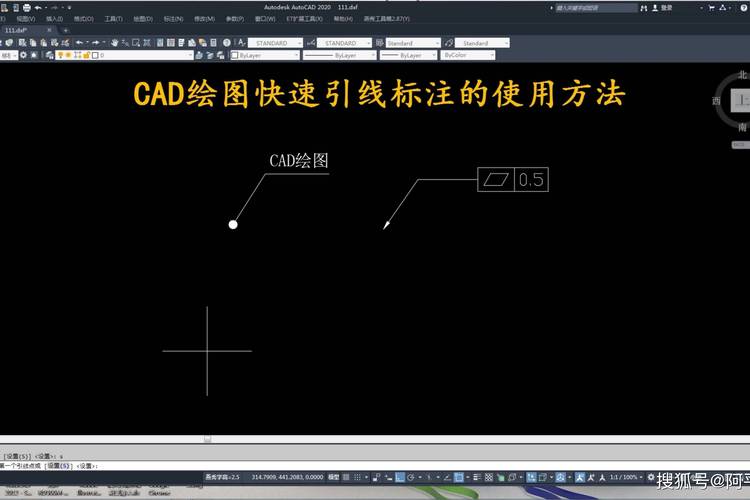

在现代建筑和工程项目中，计算机辅助设计（CAD）已经成为不可或缺的一部分。CAD软件提供了一种高效且精确的方法来创建复杂的设计，其中**引线标注**是一个关键的功能。**引线标注**是指在设计图纸上添加文字、符号或其他标记，以解释图中的元素并提供额外的信息。这种标注方式使得设计不仅更加详尽，也便于不同部门之间的沟通与协作。首先，我们需要理解**引线标注**的基本构成。通常，它由三部分组成：**引出线**、**标注框** 和 **文本内容**。**引出线** 是从被标注对象到说明内容的连线，它可以是直线、多段线或者曲线。设计者可以根据需求改变其样式以适应不同的设计要求。**标注框** 用于对**文本内容**进行强调和区隔，使得信息更加一目了然。最后，**文本内容** 即是具体的信息，如尺寸、材料、注意事项等。在实施**引线标注**时，基础的操作步骤如下：1. **选择工具**：在大多数CAD软件中，引线标注工具通常位于“注释”或“标注”菜单下。根据软件的不同，该工具可能会有不同的名称，但其功能基本相似。2. **选定起点**：通过鼠标点击确定**引出线**的起点，通常该点位于你希望标注的对象附近。3. **绘制路径**：拖动鼠标绘制**引出线**，并在必要时调整其方向和长度。此时，你可以选择直线、多段线或弧形作为**引出线**的样式。4. **设置终点**：在合适的位置双击鼠标确定**引出线**的终点，同时弹出文本输入框。5. **输入文本**：在文本输入框中填写所需的标注信息。通常，这些信息包括尺寸数据、材质说明、加工标准或其它技术要求。6. **格式化文本**：根据图纸的整体风格和规范，对文本进行必要的格式化处理，如字体大小、颜色和加粗等。7. **完成标注**：确认所有信息无误后，保存标注。在整个过程中，有几个**关键因素**需要特别注意。首先是**精度**，确保**引出线**准确地指向需要标注的对象；其次是**一致性**，确保所有标注遵循统一的样式和标准，以保持图纸的整洁性；最后是**可读性**，避免过多的信息杂乱排列，使得读者难以理解。值得注意的是，**CAD软件**通常提供了丰富的自定义选项以优化**引线标注**的效果。例如，用户可以根据图纸的比例和用途调整**引出线**的长度和角度。此外，不同的软件还允许设置标注的默认样式，节省重复操作的时间。利用这些功能，可以显著提高设计工作的效率和质量。为了确保**引线标注**在多个项目和团队中保持一致，许多企业制定了详细的**标注标准**。这些标准不仅涵盖了标注的样式和内容，还包括其使用的场合和条件。在制定这些标准时，通常会参考相关行业规范以及项目的特定需求。统一的标准帮助减少错误，提升沟通效率。在实践中，熟练掌握**引线标注**需要不断积累经验与技巧。初学者常常容易忽略一些细节，例如未能合理安排标注间的间距，导致图面拥挤不堪。经过反复的训练和总结，这些问题会逐步得到解决。综上所述，**引线标注**是CAD设计中必不可少的一个环节。它不仅增强了图纸信息的表达清晰度，也为后续的制造和施工工作提供了精准依据。通过灵活运用软件工具和遵循既定标准，设计师能够高效且准确地完成这一任务，最终实现设计意图的完美传达。
