在现代建筑设计中，Revit已经成为了一款不可或缺的工具。它允许设计师创建高效且精确的三维建筑模型。然而，在一些项目中，我们可能需要从已有的CAD文件开始建模。这篇文章将为您详细介绍如何在Revit中导入和利用CAD文件进行建模的步骤。

第一步：准备CAD文件

在导入之前，确保您的CAD文件已做好准备。这包括确保所有图层都有明确的命名，删除不必要的细节，以及检查单位一致性。这样可以避免后续步骤中的许多问题。

第二步：创建新的Revit项目

打开Revit软件，并创建一个新的项目。如果您已有一个现成的项目，可以直接打开。确保设置好项目的单位，以与CAD文件保持一致。

第三步：导入CAD文件

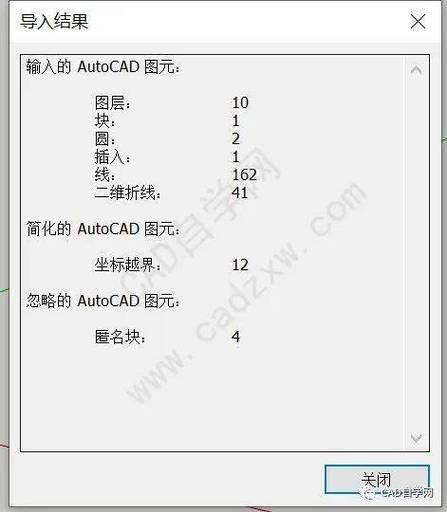

在Revit中，通过“插入”选项卡导航到“导入 CAD”功能。在弹出的对话框中，选择您要导入的CAD文件。注意设置导入选项，例如“颜色”、“图层/线型”和“导入单位”等。另外，您可以选择将CAD文件作为参照还是完全集成到项目中。

第四步：调整位置和比例

导入后，您可能需要调整CAD文件的位置和比例。这可以通过移动、旋转来完成，以确保CAD文件正确对齐到Revit项目的基准点上。

第五步：开始建模

使用导入的CAD文件作为参考，开始在Revit中创建您的建筑模型。您可以依据CAD文件中的平面图、立面图等进行建筑构件的放置，如墙体、门窗等。

第六步：管理链接和更新

如果CAD文件会定期更新，建议将其作为链接导入而非完全集成。这意味着CAD文件的更改将自动在Revit中反映。通过“管理链接”，您可以随时更新或卸载CAD链接。

第七步：清理和完善模型

当Revit模型逐渐完善后，可以考虑删除CAD文件以优化Revit文件的性能。同时，对模型进行进一步的精细化处理，确保符合项目的预期标准。

通过这些步骤，您可以有效地将CAD文件集成到Revit建模过程中，为项目的成功奠定基础。随着经验的积累，您将能更快速地执行这些操作，从而提高整体工作效率。
