如何将CAD文件与Revit对齐导入
在建筑信息建模（BIM）领域中，CAD文件与Revit的协作是一个重要环节。为了更有效地完成项目设计与施工，正确对齐并导入CAD文件到Revit中显得尤为重要。本文将详细讲解如何实现这一目标。
步骤一：准备CAD文件

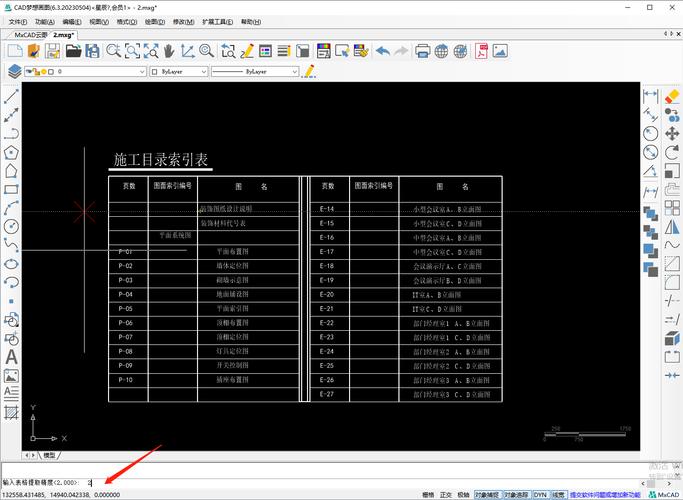

首先，需要确保CAD文件的坐标系统是正确且符合项目要求的。在AutoCAD中：
- 打开目标CAD文件。
- 调整图纸中的内容，使其定位准确。例如，确保所有对象都在正确的绝对坐标网格内。
- 如果CAD文件包含多余的内容，可以使用命令（如“清理 Purge”）移除不必要的信息。
这样做可以减少导入到Revit后可能出现的问题，并优化工作流效率。
步骤二：设置Revit项目坐标系
在将CAD文件导入到Revit之前，建议您首先检查和设置Revit项目的坐标系：
- 打开Revit项目文件。
- 进入“管理”选项卡，单击“坐标”工具。
- 校核并设置建筑模型的基准点和项目标高，以便与CAD的坐标系统一致。
确保Revit的世界坐标 (WCS) 和CAD文件的数据能够无缝衔接是至关重要的一步。
步骤三：在Revit中导入CAD文件
将CAD文件导入Revit时需要特别注意以下操作步骤：
- 进入Revit项目后，在适当的视图（如平面视图或立面视图）中进行操作。
- 在“插入”选项卡中选择“链接CAD”或“导入CAD”。
- 在弹出的文件对话框中选择需要导入的CAD文件，并仔细检查以下选项：
- 颜色：是否保持CAD文件原有颜色，通常选择“原样”即可。
- 位置：选择“自动 - 根据共享坐标”，以确保CAD文件与Revit项目坐标准确对齐。
- 单位：根据CAD文件的单位选择合适的比例，避免比例失真问题。
- 单击“确定”，完成CAD文件的导入操作。
如果CAD文件因位置错乱未能正确显示，可以通过移动工具或者重新配置坐标进行修正。
步骤四：验证对齐情况
导入完成后，务必核实CAD文件与Revit模型是否对齐：
- 切换至3D视图，检查CAD文件与Revit模型的相对位置。
- 利用标注工具测量关键点之间的距离，确保符合项目需求。
- 如果发现偏差，可使用“对齐工具”或重新调整坐标点进行校正。
验证对齐情况的目的是为项目后续设计提供基础，避免因为数据偏差导致施工错误。
小贴士
在操作过程中，有几项需要特别注意的小建议：
- 尽量简化CAD文件内容，仅保留必要的图层。
- 确保CAD文件与Revit模型处于相同的单位体系，如均为米或毫米。
- 定期保存Revit项目文件，以免意外操作导致数据丢失。
总结
通过上述步骤，您可以轻松地将CAD文件与Revit对齐导入。这不仅能提升您的工作效率，还能确保模型之间的数据精准性，为后续的设计与施工奠定坚实基础。如果您遇到其他问题，不妨多尝试调整参数或借助专业技术支持。
