本文概述：在CAD制图中，绘制半圆是一个基本的技能，通过掌握此技巧，可以为各种设计和工程图纸增添更多细节和功能。本文将详细介绍如何在CAD软件中使用不同的方法来绘制半圆，包括使用圆命令、弧命令以及多段线来实现这一目标。

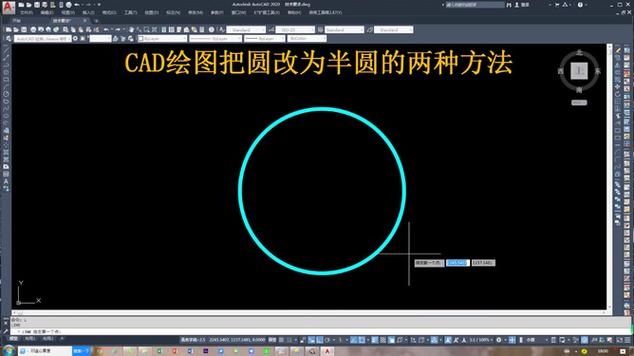

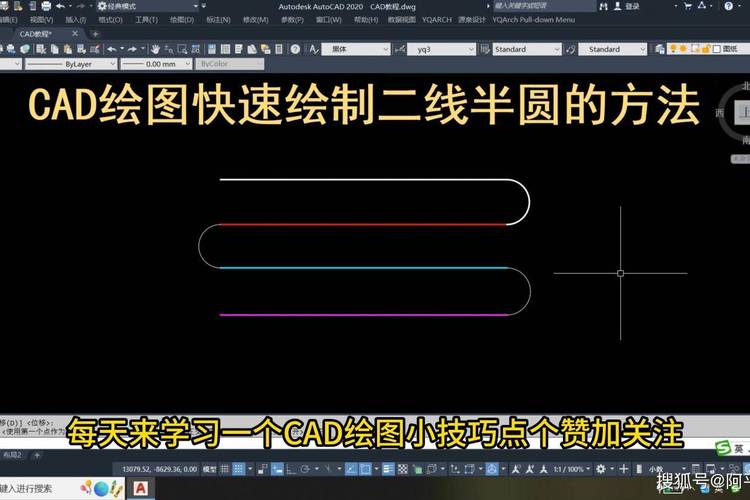

在计算机辅助设计（CAD）软件中，**绘制几何图形**是工程师和设计师经常需要进行的操作，而**半圆**作为一种常见的几何形状，其绘制方法多种多样。在CAD中，有多个命令和工具可以帮助我们高效地完成这些任务。以下我们将探讨几种常用的方法。### 方法一：使用圆命令切割最基本的方法之一是利用CAD中的**圆命令**绘制一个完整的圆，然后通过其他工具将其切割成半圆。1. 首先，选择圆命令，在CAD界面选择起点，然后定义圆的**半径**或者另一个端点，以绘制一个完整的圆。2. 接下来，使用**修剪（Trim）工具**。选择修剪工具后，你会看到需要选择"修剪对象"。在这个步骤中选择刚刚画出的圆。3. 按下回车键以结束选择。4. 使用鼠标选择圆的一半部分，将其删除，从而留下**半圆**形。这种方法的优点在于简单直观，但需要进行额外的裁剪操作。### 方法二：使用弧命令直接绘制另一种方法是直接使用CAD中的**弧命令**，根据角度或端点来绘制半圆。1. 选择CAD中的弧命令。2. 根据提示，选择三点定义半圆，即起点、圆弧上的一点以及终点。也可以选择**起始点、中心点和角度**来定义弧，这种方法对于已知半圆位置和大小的情况尤为有用。3. 输入精确的数值来控制弧的**角度**，通常情况下输入180度即可获得理想的半圆。选择合适的弧命令参数设置，可以让半圆的绘制更加精准。### 方法三：多段线（Polyline）的使用多段线功能不仅用于复杂多边形的创建，也可以用来绘制半圆。1. 使用多段线命令开始绘制。2. 在起点后输入“A”（**弧**）来改变线段的类型为弧。3. 通过指定第二个点，绘制出半圆。多段线方式灵活性较大，可以方便地将半圆与其他线段结合形成复合图形。这种方法适合需要进一步编辑或结合其他图元的场景，因为多段线支持后续的修改和调整。### 关键提示和建议1. **精度设置**：确保你的单位和精度设置符合项目需求，尤其是当你手动输入尺寸和半径时。2. 使用**栅格捕捉（Snap to grid）**等辅助功能，提高绘制的准确性。3. 定义**图层**，在不同图层上绘制不同的元素，便于管理和编辑。### 总结在CAD软件中绘制半圆有多种方法，每种方法都有其特色和优点，根据具体项目需求选择合适的工具尤为重要。从使用圆命令并进行裁剪到直接使用弧命令或者多段线，灵活运用这些基本命令能够有效提高工作效率。在实践中，理解这些不同方法的特性和应用场合，将使绘图过程更为流畅，为项目增加**质量**和**效率**。同时，保持良好的绘图习惯，如定期保存项目和检查图形的正确性，也是顺利完成工作的保障。
