在建筑设计和工程项目中，CAD（计算机辅助设计）和BIM（建筑信息建模）工具之间的协作是至关重要的。Revit作为一种广泛使用的BIM软件，经常需要与CAD文件进行交互。在这一过程中，选择适合的CAD定位并将其正确导入Revit，能够显著提高工作效率并减少潜在的错误。本文将介绍如何在Revit中有效地导入CAD文件，以及选择适合的定位方法。

理解CAD文件的定位选项

在将CAD文件导入Revit之前，首先需要了解可用的定位选项。常见的定位方式包括自动中心到中心、原点到原点、按共享坐标以及手动对齐。每种方法在不同场景下都有其优势：

• 自动中心到中心：这种定位方式会将CAD文件的几何中心对准Revit视图的几何中心。它适合快速查看或检查不需要精确位置参考的文件。
• 原点到原点：这种方法将CAD文件的原点对齐到Revit项目的内部原点，适用于当CAD和Revit文件设定了相同原点的时候。
• 按共享坐标：如果项目使用共享坐标系，此方法可以确保CAD文件导入到正确的地理位置。
• 手动对齐：这允许用户手动拖动和旋转CAD文件以获得所需的位置，用于特殊情况的自定义对齐。

步骤一：准备CAD文件

在开始导入之前，建议先清理CAD文件。这包括删除不必要的图层、线型和注释等，以减少导入后的复杂性和文件大小。确保CAD文件使用的是标准的单位和比例，以避免导入后的尺寸问题。

步骤二：在Revit中导入CAD文件

1. 打开Revit项目，并选择要导入CAD的视图。

2. 导航到“插入”选项卡，然后选择“导入CAD”。

3. 在弹出的对话框中，浏览选择你所需的CAD文件。

4. 选择适合的定位选项——这一步至关重要。根据项目需求选择最适合的定位方式，如前文所述的几种方法。

5. 检查其他设置，例如颜色方案、图层/层级等参数。

6. 点击“打开”完成导入。

步骤三：检查和调整

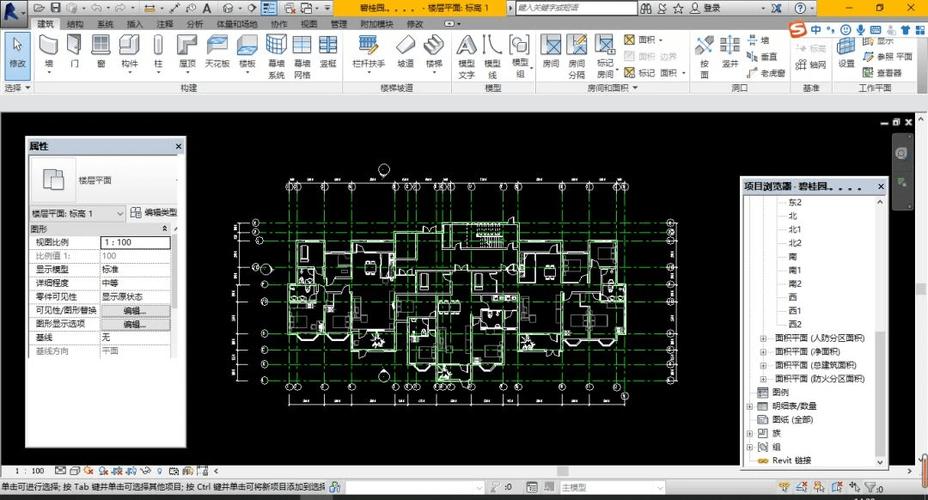

导入CAD文件后，务必在Revit中检查其位置和对齐情况。如果发现任何不准确之处，可以借助Revit的“移动”、“旋转”工具进行微调。此外，确保CAD文件在视图中的显示正确，这可能需要调整可见性设置或应用不同的视图样式。

通过遵循以上步骤和考虑因素，你可以更好地管理CAD文件在Revit中的导入过程。针对具体项目需求选择合适的定位方法，不仅能提升工作效率，还能确保设计数据的一致性和准确性。
