在建筑信息建模（BIM）过程中，Revit作为一种强大的工具，常用于处理复杂的项目。在某些情况下，需要将CAD图纸导入到Revit项目中，以便进行进一步的设计和协调。然而，导入CAD图纸后，如何正确定位它们以确保与现有模型元素的一致性，是许多用户面临的一个常见挑战。以下是关于如何在Revit中有效定位导入的CAD图纸的步骤。

步骤1：准备CAD图纸

在将CAD文件导入Revit之前，建议在CAD软件中对其进行适当的清理。这包括删除不必要的图层、对象或其他可能干扰Revit环境的信息。此外，确保CAD图纸的坐标系设置正确，以便稍后在Revit中轻松对齐。

步骤2：导入CAD图纸

在Revit中，从“插入”选项卡中选择“导入 CAD”功能。在弹出的对话框中，找到并选择要导入的CAD文件。此时，可以设置导入的选项，如颜色、线型、以及最重要的“位置”。默认情况下，“自动 - 原点到原点”通常是合适的选择，但您也可以根据需要选择其他选项。

步骤3：检查和调整位置

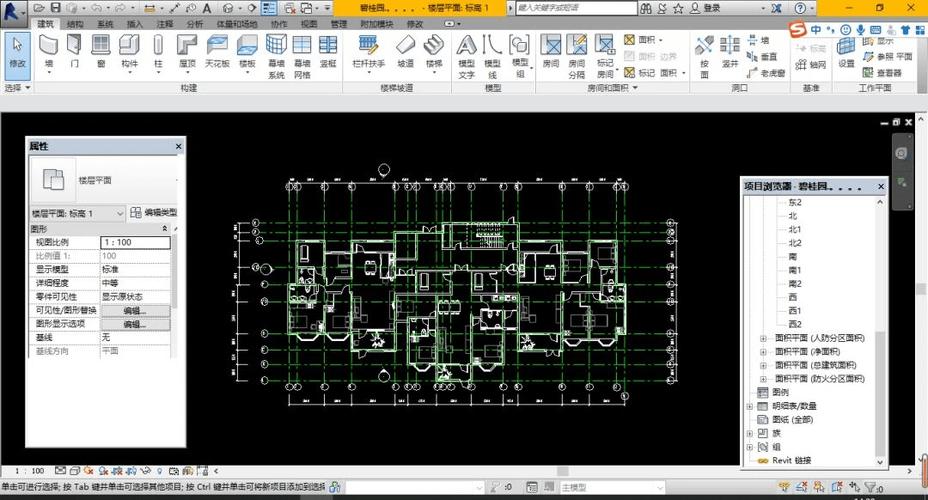

导入后，需要检查CAD图纸的位置是否正确。如果图纸没有对齐到预期的位置，可以使用“移动”工具进行手动调整。选择CAD图纸，然后单击“修改”选项卡中的“移动”按钮。通过输入精确的距离或拖动来调整位置，确保与周围的模型一致。

步骤4：使用对齐工具

Revit提供了方便的对齐功能，帮助完成更精细的调整。使用“对齐”工具（Al），选择要对齐的CAD图纸和参考元素，以帮助快速实现精准定位。

步骤5：锁定位置

一旦CAD图纸摆放在合适的位置，为避免意外移动，可以考虑锁定它。选择CAD图纸，右键点击并选择“锁定”，这样即使在后续操作中，也不会易于被误移动。

通过这些步骤，您可以确保在Revit项目中导入并定位CAD图纸，以有效支持综合设计和协同工作。务必在导入前做好准备工作，并利用Revit的工具进行精确的操作，从而提升整体工作效率。
